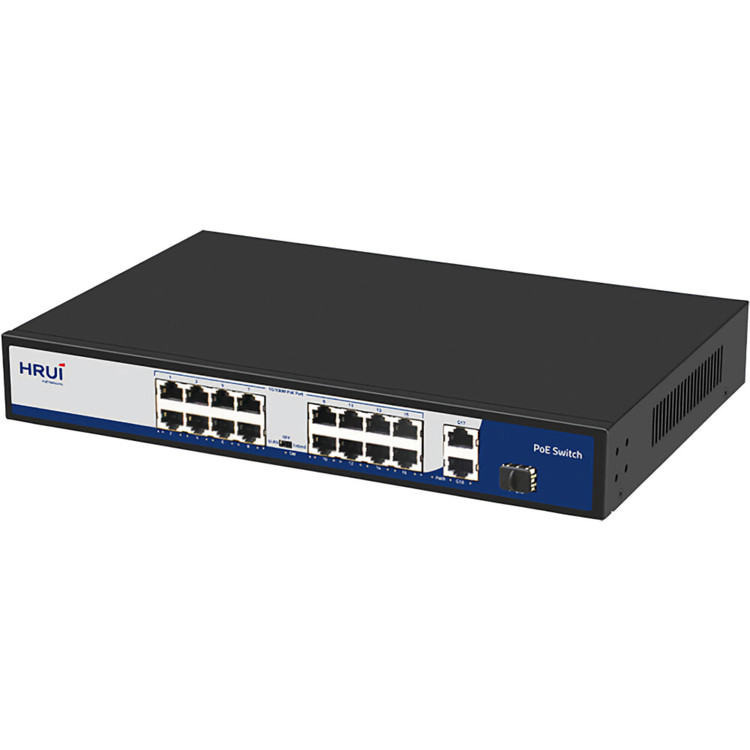

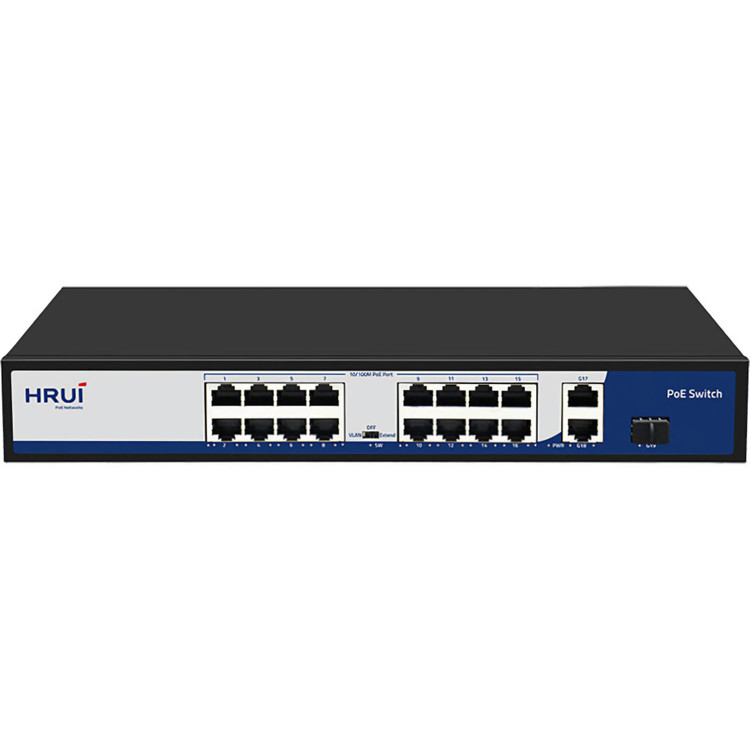

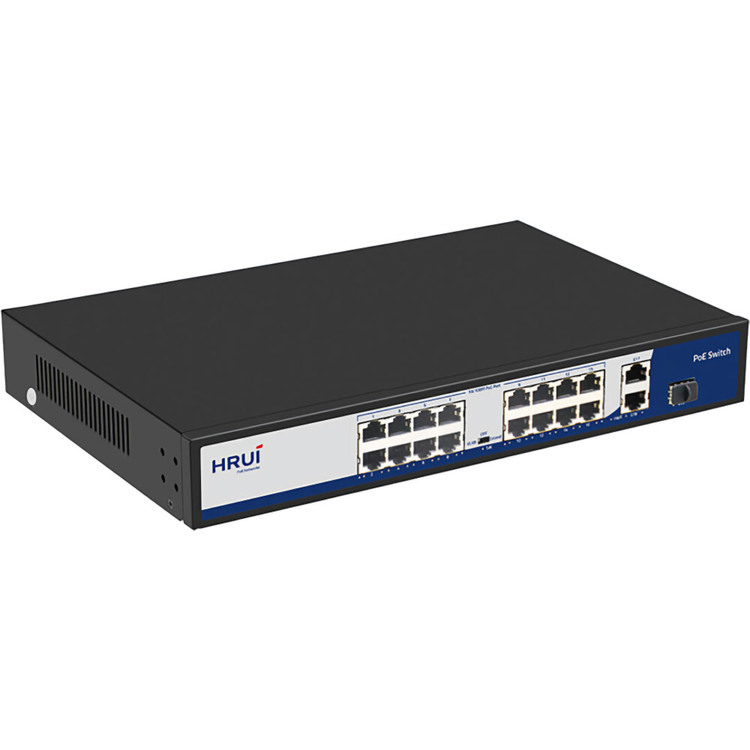

سوییچ شبکه 16 پورت PoE مدل HR901-AF-1621GS-300 برند اچآریوآی (HRUI)
مدل
HR901 AF 1621GS 300
تعداد پورتها
19 پورت
نوع پورتها
1 پورت آپلینک SFP و 16 پورت RJ45 دارای PoE و 2 پورت آپلینک RJ45
سرعت پورتها
1 پورت آپلینک ۱۰۰۰ مگابیت بر ثانیه SFP و 16 پورت ۱۰/۱۰۰ مگابیت بر ثانیه RJ45 و 2 پورت آپلینک ۱۰/۱۰۰/۱۰۰۰ مگابیت بر ثانیه RJ45
پروتکلهای شبکه
IEEE802.3 (Original Ethernet) و IEEE802.3ab (1000BASE-T) و IEEE802.3u (100BASE-TX، 100BASE-FX) و IEEE802.3x (Flow control) و IEEE802.3z (1000BASE-X)
قابلیت PoE
دارد
استانداردهای PoE
IEEE802.3af (15 وات) و IEEE802.3at (30 وات)
توان خروجی کلی
300 وات
فیبر نوری
سینگل مود: ۸/۱۲۵، ۸.۷/۱۲۵، ۹/۱۲۵، ۱۰/۱۲۵ نانومتر / مولتی مود: ۵۰/۱۲۵، ۶۲.۵/۱۲۵، ۱۰۰/۱۴۰ نانومتر
پهنای باند سوئیچ
9.2 گیگابیت بر ثانیه
نرخ Packet Forwarding
6.844 میلیون بسته در ثانیه
Packet Buffer
1.5 مگابیت
ظرفیت جدول مک آدرس
2 هزار
Jumbo Frame
9216 بایت
میانگین زمان عملکرد بدون خرابی (MTBF)
100000 ساعت (11 سال)
ولتاژ ورودی
100-240 ولت متناوب (AC)
ولتاژ خروجی
52 ولت 5.67 آمپر مستقیم/52 ولت 3.8 آمپر مستقیم (DC)
تخلیه الکترواستاتیک (ESD)
8KV
پالس الکتریکی گذرا (EFT)
8KV
دیپ سوئیچ
اکستند (Extend) و ایزوله سازی پورتها (VLan) و پیشفرض (Default)
نشانگر LED
اتصال پورت (Link) و نشانگر عملکرد سوئیچ (SW) و وضعیت روشن بودن سوئیچ (Power)
گواهینامهها
CE و FCC و RoHS
محدوده دمای توصیه شده سوئیچ
از 0 تا مثبت 40 درجه سانتیگراد
محدوده رطوبت قابل تحمل سوئیچ
از 10 تا 90 درصد (رطوبت غیرمتراکم)
حداکثر ارتفاع مجاز نصب (ارتفاع از سطح دریا)
۳۰۰۰ متر از سطح زمین
ابعاد سوئیچ
45×207×320 میلیمتر
وزن سوئیچ
1710 گرم
سوئیچ 16 پورت شبکه PoE برند HRUI مدل HR901-AF-1621GS-300
| ! --->->-> برای مشاهده دیتاشیت محصول، کلیک کنید! <-<-<--- ! |
معرفی محصول:
این بخش به معرفی کلی سوئیچ شبکه HRUI مدل HR901-AF-1621GS-300 میپردازد. هدف، ارائه تصویری واضح از جایگاه این دستگاه در مدیریت ترافیک شبکه و قابلیتهای کلیدی آن است.
سوئیچ شبکه HRUI مدل HR901-AF-1621GS-300، یک دستگاه قدرتمند با قابلیت PoE (Power over Ethernet) است که برای شبکههای متوسط تا بزرگ طراحی شده است. این سوئیچ با ۱۶ پورت 10/100Mbps PoE، دو پورت آپلینک گیگابیت اترنت (1000Mbps) و یک پورت SFP گیگابیت، امکان اتصال طیف وسیعی از دستگاهها را فراهم میکند. مجموع توان خروجی PoE آن 300 وات است که برای تغذیه دوربینهای مدار بسته، اکسس پوینتها و سایر دستگاههای سازگار با PoE ایدهآل میباشد.
ویژگیهایی مانند ظرفیت سوئیچینگ 9.2 گیگابیت بر ثانیه، پشتیبانی از VLAN، SFP، حالت Extend برای افزایش برد انتقال، و قابلیت نصب در رک (Rack mount)، این سوئیچ را به گزینهای انعطافپذیر و کارآمد برای زیرساختهای شبکهای تبدیل کرده است.
---
مشخصات فنی و عملکردی: قلب تپنده شبکه
این بخش به جزئیات فنی دقیق سوئیچ میپردازد تا درک کاملی از قابلیتها و تواناییهای آن به دست آید.
۱. رابط ورودی/خروجی (I/O Interface): اتصالات دستگاه
در اینجا، انواع پورتها و اتصالات سوئیچ مورد بررسی قرار میگیرد.
پورتهای اترنت:
- 16 پورت 10/100M PoE: برای اتصال دستگاههای مصرفکننده برق از طریق کابل شبکه.
- 2 پورت 1000M Ethernet Uplink: پورتهای گیگابیتی برای اتصال به سوئیچهای دیگر یا روترها با سرعت بالا.
- 1 پورت SFP 1000M Uplink: پورت فیبر نوری گیگابیت برای اتصالات دوربرد و با پهنای باند بالا.
- منبع تغذیه (Power Input): AC 100-240V، 50/60Hz — ورودی برق استاندارد شهری.
---
۲. عملکرد (Performance): قدرت پردازش و انتقال داده
این بخش به پارامترهای کلیدی عملکرد سوئیچ، مانند سرعت پردازش و ظرفیت انتقال داده میپردازد.
- ظرفیت سوئیچینگ (Switching Capacity): 9.2 گیگابیت بر ثانیه (Gbps) — نشاندهنده حداکثر توانایی سوئیچ در هدایت بستههای داده بین پورتها.
- توان عملیاتی (Throughput): 6.844 میلیون بسته در ثانیه (Mpps) — تعداد بستههای دادهای که سوئیچ میتواند در واحد زمان پردازش کند.
- بافر بستهبندی (Packet Buffer): 1.5 مگابیت (Mb) — فضایی برای نگهداری موقت بستههای داده در زمان ترافیک بالا.
- آدرس MAC (MAC Address Table): 2K (2048) — حداکثر تعداد آدرسهای MAC که سوئیچ میتواند در جدول خود ذخیره کند.
- فریم جامبو (Jumbo Frame): پشتیبانی تا 9216 بایت — امکان انتقال بستههای داده بزرگتر برای افزایش کارایی در شبکههای خاص.
- حالت انتقال (Transfer Mode): Store and forward — سوئیچ قبل از ارسال، کل بسته را دریافت و بررسی میکند تا از صحت آن اطمینان حاصل کند.
- میانگین زمان بین خرابیها (MTBF): 100,000 ساعت — معیاری برای سنجش عمر مفید و اطمینانپذیری دستگاه.
---
۳. استانداردها (Standards): پایبندی به پروتکلهای جهانی
این بخش، استانداردهایی که سوئیچ از آنها پشتیبانی میکند را مشخص میکند که نشاندهنده سازگاری آن با سایر تجهیزات شبکه است.
پروتکلهای شبکه:
- IEEE802.3 (10Base-T): استاندارد شبکه اترنت 10 مگابیت بر ثانیه.
- IEEE802.3u (100Base-TX): استاندارد Fast Ethernet 100 مگابیت بر ثانیه.
- IEEE802.3ab (1000Base-T): استاندارد Gigabit Ethernet برای کابل مسی.
- IEEE802.3z (1000Base-FX): استاندارد Gigabit Ethernet برای فیبر نوری.
- IEEE802.3x (Flow Control): کنترل جریان داده برای جلوگیری از از دست رفتن بستهها.
پروتکل PoE:
- IEEE802.3af: استاندارد PoE با توان خروجی 15.4 وات برای هر پورت.
- IEEE802.3at: استاندارد PoE+ با توان خروجی 30 وات برای هر پورت.
استانداردهای صنعتی:
- EMI: FCC Part 15 CISPR (EN55032) class A — سازگاری با استانداردهای انتشار امواج الکترومغناطیسی.
- EMS: EN61000-4-2 (ESD), EN61000-4-4 (EFT) — مقاومت در برابر تخلیه الکترواستاتیکی و اختلالات الکتریکی گذرا.
- Shock, Free Fall, Vibration: مطابق با استانداردهای IEC 60068 برای مقاومت فیزیکی.
---
۴. محیط شبکه (Network Medium): سازگاری با کابلها
این قسمت، انواع کابلهایی که میتوانند با سوئیچ برای اتصالات مختلف استفاده شوند را مشخص میکند.
- 10Base-T: کابل UTP Cat3, 4, 5 یا بالاتر (حداکثر فاصله 100 متر).
- 100Base-TX: کابل UTP Cat5 یا بالاتر (حداکثر فاصله 100 متر).
- 1000Base-TX: کابل UTP Cat5 یا بالاتر (حداکثر فاصله 100 متر).
---
۵. حفاظت و گواهینامهها (Protection & Certifications): اطمینان از کیفیت و امنیت
این بخش، استانداردهای امنیتی و گواهینامههایی که سوئیچ دریافت کرده است را ذکر میکند.
- گواهینامههای امنیتی: CE, FCC, RoHS — نشاندهنده رعایت استانداردهای ایمنی، محیط زیستی و کیفیت اروپا و آمریکا.
---
۶. شرایط محیطی (Environment): سازگاری با محیط کار
در این قسمت، شرایط محیطی که سوئیچ میتواند در آن به طور مؤثر کار کند، مشخص شده است.
- دمای کاری: -10 تا 50+ درجه سانتیگراد.
- دمای ذخیرهسازی: -40 تا 85+ درجه سانتیگراد.
- رطوبت کاری: 10% تا 90% (بدون میعان).
- رطوبت ذخیرهسازی: 5% تا 90% (بدون میعان).
- ارتفاع کاری: حداکثر 10,000 فوت (حدود 3048 متر).
- ارتفاع ذخیرهسازی: حداکثر 10,000 فوت.
---
۷. نمایشگرها و سوئیچ DIP (Indication & DIP Switch): وضعیت و کنترل
این قسمت، اطلاعاتی در مورد نشانگرهای LED و قابلیت تنظیم با سوئیچ DIP ارائه میدهد.
نشانگرهای LED:
- PWR (Power Supply): نشانگر وضعیت تغذیه برق.
- SW (DIP Switch): وضعیت فعال بودن حالت خاص سوئیچ DIP.
- 1-19 Green (Link & Data): نشانگر وضعیت اتصال (Link) و فعالیت (Data) برای پورتهای 1 تا 19 (شامل پورتهای اترنت و SFP).
سوئیچ DIP:
- VLAN (Port Isolation Mode): در این حالت، پورتهای PoE (1-16) نمیتوانند مستقیماً با یکدیگر ارتباط برقرار کنند و فقط قادر به برقراری ارتباط با پورتهای Uplink هستند. این ویژگی برای جداسازی ترافیک دستگاههای متصل مفید است.
- OFF (Normal Mode): تمام پورتها میتوانند با یکدیگر ارتباط برقرار کنند. مسافت انتقال داده تا 100 متر و نرخ انتقال داده 10M/100M (تطبیقی) است.
- Extend (Link Extension Mode): در این حالت، فاصله انتقال برق PoE و داده برای پورتهای 1 تا 16 تا 250 متر افزایش مییابد، اما نرخ انتقال داده به 10M کاهش مییابد. این حالت برای اتصال دستگاههایی در فواصل طولانیتر، که به پهنای باند بالا نیاز ندارند، مناسب است.
---
مشخصات مکانیکی و بستهبندی: ابعاد و اطلاعات فیزیکی
این بخش به ابعاد فیزیکی سوئیچ، وزن و همچنین جزئیات بستهبندی آن میپردازد.
- ابعاد محصول (طولعرضارتفاع): 319 × 207 × 45 میلیمتر.
- ابعاد بستهبندی (طولعرضارتفاع): 370 × 270 × 85 میلیمتر.
- وزن خالص (N.W): 1.8 کیلوگرم.
- وزن ناخالص (G.W): 2.3 کیلوگرم.
- اطلاعات بستهبندی کارتن:
- اندازه کارتن (MEAS): 440 × 285 × 390 میلیمتر.
- تعداد در هر کارتن: 5 عدد.
- وزن کل کارتن: 12.5 کیلوگرم.
---
۸. ولتاژ منبع تغذیه (Power Voltage): جزئیات برق
- ولتاژ ورودی: AC 100-240 ولت.
- مشخصات آداپتور برق: 52V3.8A یا 52V5.76A (بسته به مدل و توان مورد نیاز).
---
۹. لیست بستهبندی (Package List): اقلام همراه دستگاه
- سوئیچ شبکه PoE عدد 1
- سیم برق عدد 1
- دفترچه راهنمای کاربر عدد 1
- گواهینامه (Certification) عدد 1
- براکتهای نصب در رک (Rack Mount Brackets) عدد 1 جفت
---
جمعبندی نهایی: نگاهی کلی به سوئیچ HRUI HR901-AF-1621GS-300
در این بخش، خلاصهای از مهمترین ویژگیها و مزایای این سوئیچ ارائه میشود.
سوئیچ شبکه HRUI مدل HR901-AF-1621GS-300، با داشتن 16 پورت 10/100Mbps PoE، 2 پورت آپلینک گیگابیت اترنت و 1 پورت SFP گیگابیت، قابلیت تغذیه 300 وات PoE، و ظرفیت سوئیچینگ 9.2 گیگابیت بر ثانیه، یک راهحل جامع برای مدیریت و توزیع ترافیک شبکه و تغذیه دستگاههای PoE است. ویژگیهای پیشرفتهای مانند پشتیبانی از VLAN، Extend Mode برای افزایش برد، و ساختار فلزی مقاوم، این سوئیچ را برای محیطهای اداری، تجاری و صنعتی مناسب میسازد.
---
