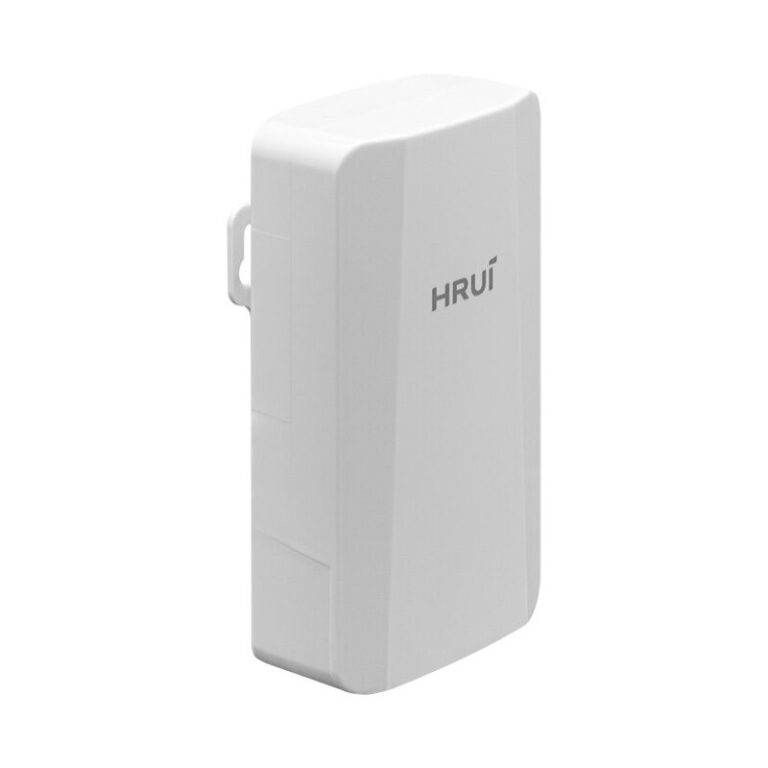

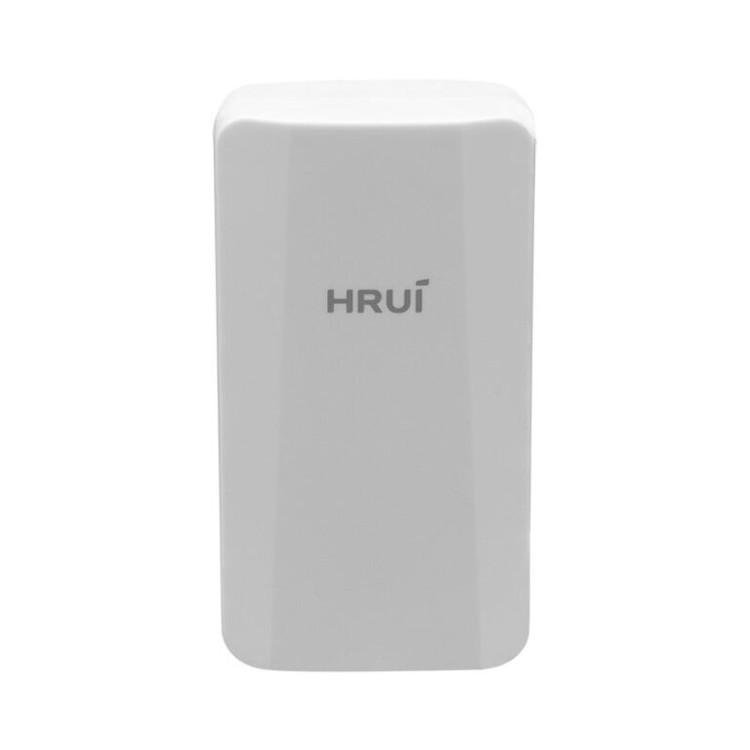

رادیو وایرلس مدل HR-CPE30A-1 برند اچاریوای (HRUI)
برند
اچاریوای (HRUI)
مدل
HR CPE30A 1
سرعت انتقال داده
تا 300 مگابیت بر ثانیه
استاندارد ها
802.11a / n / ac
نوع آنتن
داخلی با بهر بالا (8dBi)
برد ارتباطی
تا 1 کیلومتر
نشان گر LED
دارد
تغذیه
PoE / AC
رادیو وایرلس برند HRUI مدل HR-CPE30A-1 با سرعت Mbps۳۰۰
| >>> برای مشاهده راهنمای نصب، کلیک کنید! <<< |
معرفی محصول:
در این بخش، نگاهی کلی به ماهیت و کاربرد رادیو وایرلس HRUI مدل HR-CPE30A-1 خواهیم داشت. هدف این است که پیش از ورود به جزئیات فنی، تصویری واضح از جایگاه این دستگاه در اکوسیستم شبکههای بیسیم و مزایای کلیدی آن به دست آوریم.
رادیو وایرلس HR‑CPE30A‑1 از برند HRUI، یک دستگاه قدرتمند و اقتصادی برای برقراری ارتباطات بیسیم در فضای باز (Outdoor) است. این دستگاه با تمرکز بر ارائه ارتباطی پایدار و سریع در مسافتهای تا ۱ کیلومتر، برای سناریوهای مختلفی از جمله اتصال بین ساختمانها، نظارت تصویری، و گسترش شبکه در مناطق صعبالعبور طراحی شده است.
مدل HR‑CPE30A‑1 با بهرهگیری از استانداردهای 802.11b/g/n، سرعت انتقالی تا 300Mbps را ارائه میدهد و با آنتن داخلی 8dBi دوگانه پلاریزه خود، کیفیت سیگنال را در محیطهای پر نویز تضمین میکند. طراحی مقاوم با استاندارد IP65، انعطافپذیری در تغذیه برق (PoE و DC)، و قابلیت نصب آسان، این رادیو را به گزینهای ایدهآل برای کاربردهای حرفهای تبدیل کرده است.
---
ویژگیهای سختافزاری و عملکردی: قلب تپنده دستگاه
این بخش به جزئیات فنی مربوط به ساختار فیزیکی، پورتها، آنتن، و مشخصات بیسیم دستگاه میپردازد تا درکی جامع از تواناییهای آن فراهم شود. در اینجا، اجزای سازنده و نحوه تعامل آنها برای ارائه عملکردی مطلوب بررسی میشوند.
۱. ساختار بدنه و مقاومت محیطی: سازگار با شرایط دشوار
در این قسمت، تمرکز بر روی دوام و پایداری فیزیکی دستگاه در برابر عوامل محیطی است. مقاومت در برابر آب، گرد و غبار و بازههای دمایی مختلف، کلیدی برای اطمینان از عملکرد بیوقفه در فضای باز است.
- استاندارد حفاظتی: دارای درجه حفاظت IP65، که نشاندهنده مقاومت کامل در برابر نفوذ گرد و غبار و پاشش آب از تمامی جهات است. این ویژگی، دستگاه را برای نصب در محیطهای بیرونی با شرایط آب و هوایی مختلف، از جمله باران، برف و طوفان شن، ایدهآل میسازد.
- محدوده دمای کاری: قابلیت عملکرد پیوسته در بازه دمایی 30- تا 55+ درجه سانتیگراد.
- محدوده دمای ذخیرهسازی: دمای نگهداری از 40- تا 70+ درجه سانتیگراد.
- رطوبت کاری: عملکرد بهینه در رطوبت 10% تا 90% (بدون میعان).
- رطوبت ذخیرهسازی: نگهداری در بازه رطوبت 5% تا 95% (بدون میعان).
---
۲. پورت شبکه و اتصالات تغذیه: شریانهای حیاتی دستگاه
در اینجا، نحوه اتصال دستگاه به شبکه و منابع تغذیه مورد بررسی قرار میگیرد. این بخش نشان میدهد که چگونه دادهها منتقل شده و دستگاه چگونه انرژی مورد نیاز خود را دریافت میکند.
- پورت شبکه (LAN): یک عدد پورت RJ45 تطبیقی 10/100Mbps برای اتصال به شبکه کابلی.
تغذیه برق:
- پشتیبانی از PoE 24V/0.5A (آداپتور همراه) برای انتقال همزمان داده و برق از طریق کابل شبکه تا فواصل طولانی.
- پشتیبانی از ورودی DC 12V/1A برای تغذیه مستقیم با استفاده از آداپتورهای استاندارد (جک با قطر خارجی 5.5mm، قطر داخلی 2.1mm و طول حداقل 9.5mm).
---
۳. عملکرد بیسیم (Wireless): شاهراه ارتباطی
این قسمت به هسته اصلی عملکرد دستگاه، یعنی انتقال داده به صورت بیسیم، میپردازد. استانداردهای پشتیبانی شده، سرعت، نوع آنتن و فرکانس کاری در این بخش تشریح میشوند.
- استانداردها: پشتیبانی کامل از 802.11b/g/n برای سازگاری گسترده.
- سرعت انتقال: حداکثر سرعت بیسیم 300Mbps در باند 2.4GHz، که برای انتقال داده، صدا و تصویر در محیطهای شبکهای کفایت میکند.
- تکنولوژی: بهرهگیری از MIMO (Multiple-Input Multiple-Output) برای افزایش پایداری سیگنال، بهبود پوششدهی و افزایش سرعت در محیطهای پر نویز.
- آنتن: آنتن داخلی دوگانه پلاریزه 8dBi از نوع صفحهای جهتدار (Directional Plate Antenna) با مشخصات زیر:
- زاویه تابش افقی (Horizontal Lobe Angle): 90 درجه
- زاویه تابش عمودی (Vertical Lobe Angle): 90 درجه
- این ویژگیها امکان تمرکز سیگنال و دستیابی به برد تا 1 کیلومتر در فضای باز و بدون مانع را فراهم میسازند.
- باند فرکانسی: پوششدهی باند 2.4 تا 2.4835 گیگاهرتز.
- کانالهای انتخابی: پشتیبانی از کانالهای 1 تا 13.
مدولاسیون:
- 802.11b: DSSS (DQPSK, DBPSK, CCK)
- 802.11g: OFDM (BPSK, QPSK, 16-QAM)
- 802.11n: OFDM (BPSK, QPSK, 16-QAM, 64-QAM)
توان ارسال:
- 11b: ≥17±1.5dBm @11Mbps
- 11g: ≥15dBm±1.5dBm @54Mbps
- 11n: ≥14dBm±1.5dBm @MCS7
حساسیت دریافت:
- 11b: ≤-90±1.5dBm @1Mbps، ≤-84±1.5dBm @11Mbps
- 11g: ≤-86±1.5dBm @6Mbps، ≤-69±1.5dBm @54Mbps
- 11n 20MHz: ≤-85±1.5dBm @MCS0، ≤-67±1.5dBm @MCS7
- 11n 40MHz: ≤-82±1.5dBm @MCS0، ≤-64±1.5dBm @MCS7
---
۴. ابعاد و وزن: فاکتورهای فیزیکی
ابعاد و وزن دستگاه، علاوه بر تأثیر بر سهولت نصب و جابجایی، در انتخاب محل نصب و طراحی کلی سیستم نیز اهمیت دارد.
- ابعاد محصول: 140 × 75 × 34 میلیمتر — طراحی جمعوجور و سبک.
- وزن خالص محصول: 0.15 کیلوگرم.
---
۵. روشهای نصب: انعطافپذیری در پیادهسازی
نحوه نصب دستگاه، عاملی حیاتی در موفقیت پیادهسازی آن در محیطهای مختلف است. در این بخش، گزینههای نصب و ملاحظات مربوط به آنها را بررسی میکنیم.

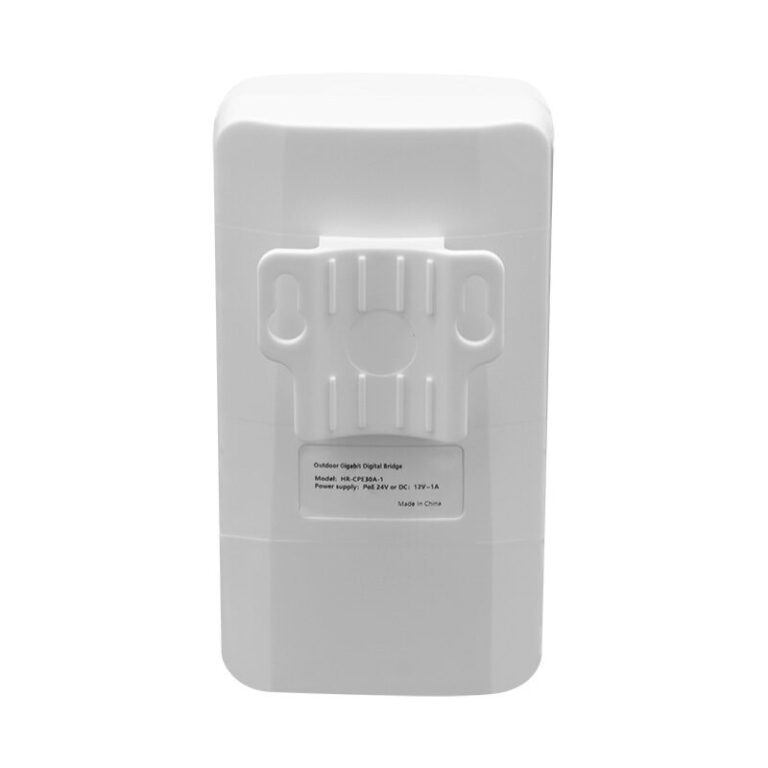

- نصب دیواری (Wall Mount)
- نصب بر روی پایه (Pole Mount) — سازگار با پایههای استاندارد با استفاده از بستهای ارائه شده.
- نصب ساده و بدون نیاز به ابزار تخصصی.
---
ویژگیهای نرمافزاری و مدیریتی: مغز متفکر دستگاه
بخش نرمافزاری این دستگاه، امکان پیکربندی انعطافپذیر و مدیریت آسان را فراهم میکند. در اینجا، قابلیتهای نرمافزاری که به کاربر امکان کنترل و بهینهسازی عملکرد دستگاه را میدهند، مورد بحث قرار میگیرند.
۱. حالتهای کاری (Working Modes): تنوع در کاربرد
دستگاه میتواند در دو حالت اصلی عملیاتی قرار گیرد که هر کدام برای سناریوهای متفاوتی طراحی شدهاند.
- Bridge Access Point: دستگاه به عنوان نقطه مرکزی برای اتصال کلاینتها عمل میکند.
- Bridge Client: دستگاه به یک Access Point موجود متصل شده و ترافیک را عبور میدهد.
---
۲. روشهای شبکهسازی (Networking Method): ارتباطات ساختاریافته
این بخش به چگونگی سازماندهی ارتباطات بین دستگاهها اشاره دارد، از ارتباط دو نقطه تا شبکههای گستردهتر.
- Point to Point (PTP): برقراری ارتباط مستقیم و اختصاصی بین دو دستگاه.
- Point to Many Points (PTMP): امکان اتصال حداکثر ۸ دستگاه کلاینت به یک دستگاه Access Point مرکزی، مناسب برای شبکههای گستردهتر.
---
۳. مدیریت (Management Style): رابط کاربری و دسترسی
نحوه دسترسی و کنترل دستگاه، یکی از جنبههای مهم تجربه کاربری است. رابط کاربری و زبانهای پشتیبانی شده در این بخش مورد بررسی قرار میگیرند.
- رابط تحت وب (WEB Management): پشتیبانی از زبانهای فارسی (با امکان نمایش) و انگلیسی برای پیکربندی آسان.
---
۴. وضعیت و نمایشگرها (Indicators): پایش لحظهای عملکرد
برای اطمینان از عملکرد صحیح و عیبیابی سریع، نمایشگرهای وضعیت نقش حیاتی ایفا میکنند. در این بخش، این نشانگرها و دکمه کنترلی دستگاه را بررسی میکنیم.

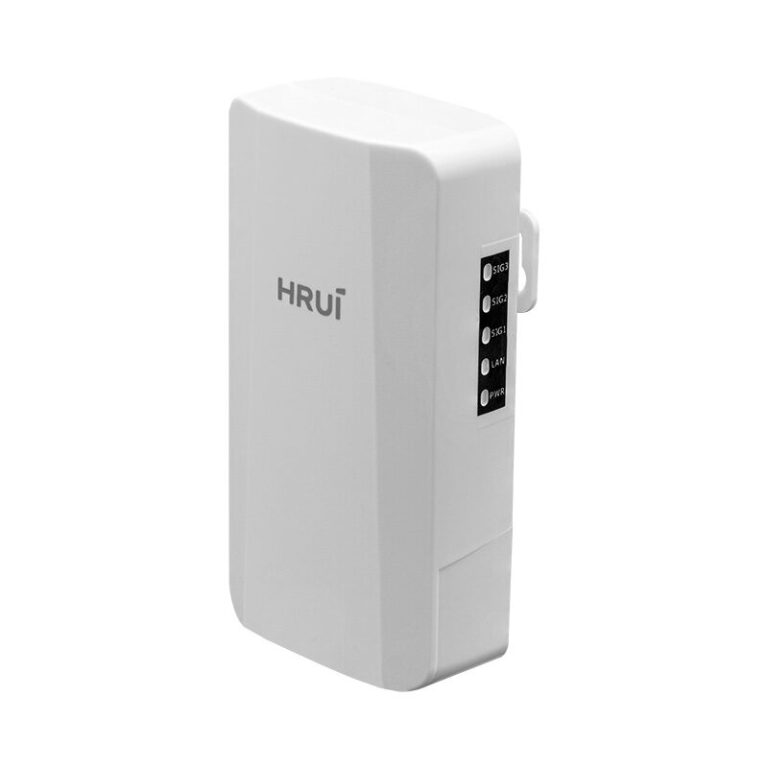

چراغهای LED:
- PWR: نشانگر وضعیت روشن بودن دستگاه.
- LAN: نشانگر وضعیت اتصال پورت شبکه.
- SIG1/SIG2/SIG3: نشانگر قدرت سیگنال دریافتی، برای تنظیم دقیق جهت آنتن.
- نمایشگر دیجیتال (Digital Tube): نمایش مقادیر مرتبط با سیگنال یا وضعیت دستگاه (با قابلیت تغییر مقدار با فشار کوتاه دکمه).
دکمه Reset:
- فشار کوتاه: تنظیم مقدار نمایشگر دیجیتال.
- فشار طولانی (5 ثانیه): بازگرداندن دستگاه به تنظیمات کارخانه (Factory Reset).
---
۵. پیکربندی بریج (Bridge Configuration): تنظیمات کلیدی اتصال
این قسمت به پارامترهای اصلی مورد نیاز برای برقراری ارتباط در حالت بریج میپردازد، شامل تنظیمات امنیتی و شناسایی شبکه.
- حالت Bridge Access Point: تنظیم SSID، رمز عبور (Password)، پروتکل بیسیم (Wireless Protocol)، پهنای باند کانال (Wireless Bandwidth)، کانال بیسیم (Wireless Channel) و قدرت ارسال (Wireless Power).
- حالت Bridge Client: تنظیم SSID، روش رمزگذاری (Encryption Method)، رمز عبور، آدرس MAC دستگاه مقابل (Peer MAC Address)، کانال بیسیم و قدرت ارسال.
---
۶. تنظیمات شبکه (Network Settings): پیکربندی IP
مدیریت آدرسدهی IP برای اطمینان از ارتباط صحیح دستگاه در شبکه ضروری است. در اینجا، گزینههای پیکربندی IP را بررسی میکنیم.
روش دریافت آدرس IP:
- Automatic Acquisition (DHCP): دریافت خودکار IP از سرور DHCP.
- Static IP: تنظیم دستی IP، Subnet Mask، Gateway و DNS (DNS1, DNS2).
---
۷. مدیریت سیستم (System Management): نگهداری و بهروزرسانی
برای اطمینان از عملکرد بلندمدت و امنیتی دستگاه، قابلیتهای مدیریت سیستم مانند بهروزرسانی و بازیابی اطلاعات اهمیت ویژهای دارند.
- اشکالزدایی سیستم (System Debugging)
- تغییر رمز عبور (Password Modification)
- راهاندازی مجدد (Restart)
- بازنشانی به تنظیمات کارخانه (Reset)
- ارتقاء Firmware (Upgrade)
---
اطلاعات بستهبندی و محتویات: آنچه در جعبه خواهید یافت
بستهبندی و اقلام همراه، تجربه اولیه کاربر با محصول را شکل میدهند. در این بخش، جزئیات کامل بستهبندی و محتویات جعبه را ارائه میدهیم.
- ابعاد بستهبندی: 145 × 196 × 90 میلیمتر.
- وزن ناخالص بستهبندی: 0.65 کیلوگرم.
- ابعاد کارتن مادر: 465 × 310 × 425 میلیمتر.
- تعداد در کارتن مادر: 20 جفت (40 عدد دستگاه).
- وزن کل کارتن مادر: 14.06 کیلوگرم.
محتویات بسته:
- رادیو وایرلس دیجیتال بریج HR‑CPE30A‑1 عدد ۱
- آداپتور تغذیه PoE 24V عدد ۱
- بست پلاستیکی مقاوم برای نصب بر روی پایه عدد ۲
- کابل شبکه Ethernet عدد ۱
- دفترچه راهنما (شامل کارت گارانتی) عدد ۱
---
جمعبندی نهایی: نگاهی جامع به HR-CPE30A-1
در این بخش، خلاصهای از نکات کلیدی و ارزش پیشنهادی رادیو وایرلس HRUI مدل HR-CPE30A-1 ارائه میشود تا تصمیمگیری نهایی برای شما ممد جان، تسهیل گردد.
رادیو وایرلس HRUI مدل HR-CPE30A-1، با تکیه بر سرعت 300Mbps، آنتن 8dBi دوپلاریزه، استاندارد IP65 و برد مؤثر 1 کیلومتر، یک راهحل ارتباطی بیسیم مقرونبهصرفه و قابل اعتماد برای محیطهای بیرونی است. این دستگاه با قابلیتهای Point-to-Point و Point-to-Multi-Point، تغذیه برق منعطف، و نصب آسان، گزینهای عالی برای پروژههایی است که نیاز به اتصال پایدار و باکیفیت دارند.
---
