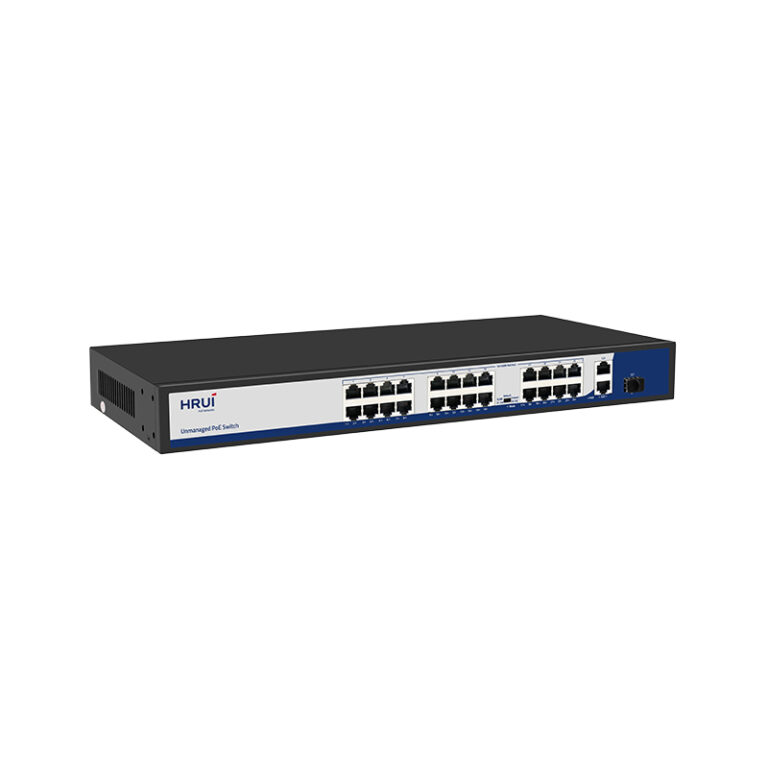

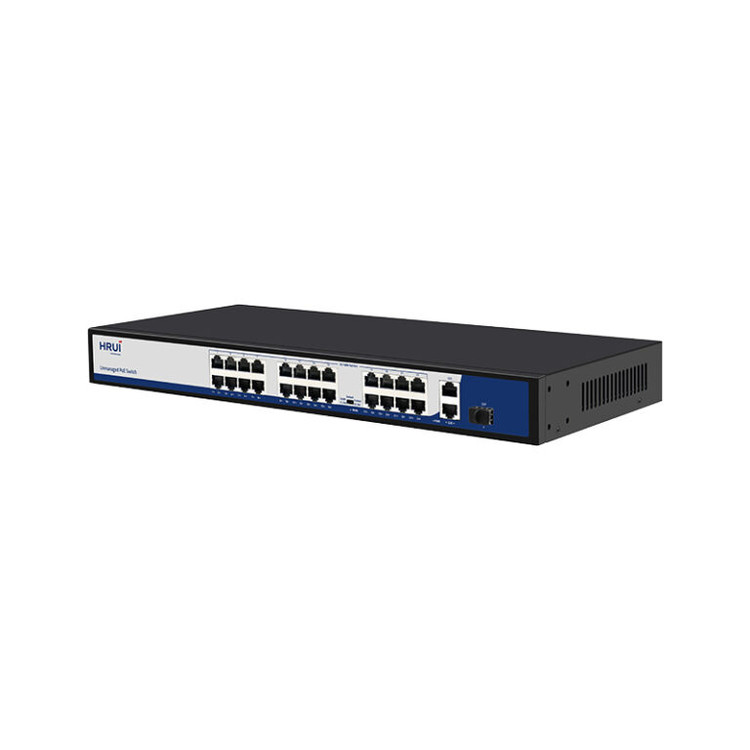

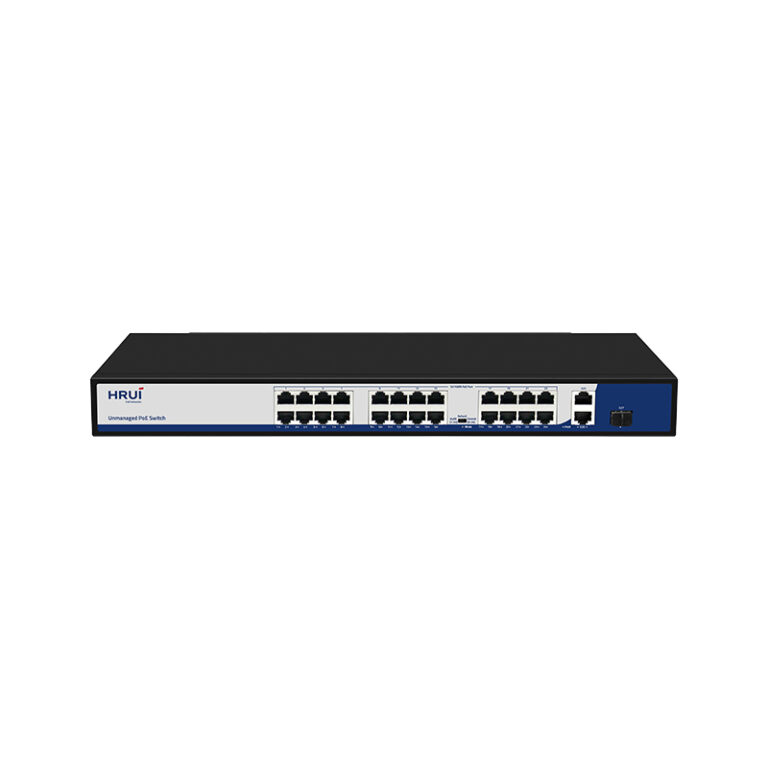

سوئیچ شبکه 24 پورت PoE برند HRUI مدل HR901-AF-2421GS-400

---

---

---



>>> برای مشاهده دیتاشیت محصول، کلیک کنید!! <<<



---

---

---

معرفی محصول:

سوئیچ شبکه HRUI مدل HR901-AF-2421GS-400 یک سوئیچ حرفه‌ای PoE با طراحی رکمونت است که برای پروژه‌های نظارت تصویری، شبکه‌های سازمانی، مراکز اداری، کارخانه‌ها و زیرساخت‌های متوسط و بزرگ طراحی شده است. این دستگاه دارای 24 پورت PoE مگابیت، 2 پورت آپلینک گیگابیت و 1 پورت SFP گیگابیت بوده و با توان PoE بالا برابر 400 وات، گزینه‌ای قدرتمند برای تغذیه همزمان تعداد زیادی تجهیزات تحت شبکه محسوب می‌شود.

وجود قابلیت‌هایی مانند VLAN، Extend تا 250 متر و پورت SFP باعث شده این سوئیچ برای پروژه‌های حرفه‌ای دوربین مداربسته و شبکه‌های گسترده انتخابی کاملاً مناسب باشد.

---

---

پورت‌های شبکه و ساختار ارتباطی

سوئیچ HR901-AF-2421GS-400 دارای ساختار پورت زیر است:

• 24× پورت PoE با سرعت 10/100Mbps
• 2× پورت آپلینک Gigabit Ethernet
• 1× پورت Gigabit SFP

پورت‌های PoE برای انتقال همزمان برق و داده به تجهیزاتی مانند دوربین مداربسته IP، تلفن VoIP و اکسس پوینت استفاده می‌شوند. همچنین دو پورت آپلینک گیگابیت برای اتصال به روتر، NVR یا سوئیچ مرکزی کاربرد دارند.

پورت SFP نیز امکان ارتباط فیبر نوری را فراهم می‌کند.



در پروژه‌هایی که فاصله بین تجهیزات زیاد است یا محیط دارای نویز الکتریکی می‌باشد، استفاده از فیبر نوری از طریق پورت SFP باعث افزایش پایداری ارتباط و کاهش افت سیگنال خواهد شد.

---

---

عملکرد PoE و استانداردهای تغذیه

این سوئیچ از استانداردهای زیر پشتیبانی می‌کند:

• IEEE802.3af با توان 15.4 وات
• IEEE802.3at با توان 30 وات

مشخصات PoE:

• توان کل PoE: 400 وات
• منبع تغذیه: 52V 7.69A

توان بالای PoE این دستگاه امکان اتصال تعداد زیادی دوربین و تجهیزات PoE را فراهم می‌کند.



در سوئیچ‌های PoE، توان کلی اهمیت بسیار زیادی دارد. اگر مجموع مصرف تجهیزات بیشتر از بودجه PoE شود، برخی پورت‌ها ممکن است غیرفعال شوند یا تجهیزات به‌درستی کار نکنند.

---

---

عملکرد پردازشی و پهنای باند

مشخصات پردازشی دستگاه:

• Switching Capacity: 10.8Gbps
• Forwarding Rate: 8.035Mpps
• Packet Buffer: 1.5Mb
• MAC Address Table: 2K
• Jumbo Frame: 9216Bytes
• Transfer Mode: Store and Forward
• MTBF: 100000 Hours



پشتیبانی از Jumbo Frame باعث می‌شود انتقال فایل‌های حجیم در شبکه با راندمان بهتری انجام شود. همچنین MTBF برابر 100000 ساعت نشان‌دهنده طول عمر و پایداری بالای دستگاه است.

---

---

قابلیت VLAN

سوئیچ از VLAN پشتیبانی می‌کند.

در حالت VLAN:

• پورت‌های 1 تا 24 از یکدیگر ایزوله می‌شوند
• فقط امکان ارتباط با پورت‌های Uplink وجود دارد



ایزوله‌سازی پورت‌ها در شبکه‌های دوربین مداربسته اهمیت زیادی دارد زیرا باعث افزایش امنیت و کاهش ترافیک Broadcast می‌شود.

---

---

قابلیت Extend تا 250 متر

در حالت Extend:

• پورت‌های 9 تا 24 تا فاصله 250 متر پشتیبانی می‌شوند
• سرعت انتقال به 10Mbps تغییر می‌کند



فاصله استاندارد کابل شبکه معمولاً 100 متر است، اما قابلیت Extend این محدودیت را کاهش می‌دهد و برای پروژه‌های بزرگ مانند محوطه‌ها، کارخانه‌ها و پارکینگ‌ها بسیار مفید است.

---

کلیدهای DIP Switch و حالت‌های کاری

این دستگاه دارای کلید DIP برای انتخاب حالت‌های عملکردی است.

VLAN Mode

• ایزوله شدن پورت‌های 1 تا 24
• ارتباط فقط با پورت‌های آپلینک

OFF Mode

• ارتباط آزاد تمام پورت‌ها
• فاصله انتقال تا 100 متر
• سرعت 10/100Mbps Adaptive

Extend Mode

• افزایش فاصله انتقال پورت‌های 9 تا 24 تا 250 متر
• سرعت انتقال 10Mbps



کلید DIP به کاربر اجازه می‌دهد بدون نیاز به تنظیمات نرم‌افزاری، عملکرد سوئیچ را متناسب با پروژه تغییر دهد.

---

---

چراغ‌های LED

سوئیچ دارای LEDهای زیر است:

• PWR: وضعیت روشن بودن دستگاه
• SW: نمایش وضعیت DIP Switch
• 1-27 Link & Data: نمایش وضعیت اتصال و انتقال داده



بررسی LEDها سریع‌ترین روش برای عیب‌یابی اولیه شبکه است و به تکنسین کمک می‌کند وضعیت لینک یا انتقال داده را سریع تشخیص دهد.

---

---

پروتکل‌ها و استانداردهای شبکه

پشتیبانی از:

• IEEE802.3
• IEEE802.3u
• IEEE802.3x
• IEEE802.3ab

استانداردهای PoE:

• IEEE802.3af
• IEEE802.3at

---

---

پشتیبانی از کابل شبکه و فیبر نوری

کابل شبکه

• 10BASE-T: Cat3/4/5 UTP
• 100BASE-TX: Cat5 یا بالاتر
• 1000BASE-TX: Cat5 یا بالاتر UTP/STP

فیبر نوری

Multi-mode

• 50/125
• 62.5/125
• 100/140um

Single-mode

• 8/125
• 8.7/125
• 9/125
• 10/125um



برای دستیابی به ارتباط گیگابیت پایدار، استفاده از کابل Cat5e یا Cat6 توصیه می‌شود.

---

---

استانداردهای حفاظتی و امنیت الکتریکی

• FCC Part 15 CISPR (EN55032) Class A
• EN61000-4-2 (ESD)
• EN61000-4-4 (EFT)
• EN61000-4-5 (Surge)

گواهینامه‌ها:

• CE
• FCC
• RoHS



محافظت Surge و ESD باعث جلوگیری از آسیب‌های ناشی از نوسانات برق و تخلیه الکتریسیته ساکن می‌شود.

---

---

منبع تغذیه و مصرف انرژی

• ورودی برق: AC 100-240V
• پاور: 52V 7.69A



پشتیبانی از بازه ولتاژ گسترده باعث می‌شود دستگاه در شرایط برق مختلف عملکرد پایداری داشته باشد.

---

---

مشخصات فیزیکی

• ابعاد دستگاه: 440×205×44 میلی‌متر
• ابعاد بسته‌بندی: 500×290×85 میلی‌متر
• وزن خالص: 2.2 کیلوگرم
• وزن ناخالص: 2.5 کیلوگرم
• نوع نصب: Rack Mount



طراحی رکمونت باعث نصب آسان سوئیچ داخل رک شبکه شده و مدیریت تجهیزات را ساده‌تر می‌کند.

---

---

شرایط محیطی

• دمای کاری: 10- تا 50 درجه سانتی‌گراد
• دمای نگهداری: 40- تا 85 درجه سانتی‌گراد
• رطوبت کاری: 10% تا 90%
• رطوبت نگهداری: 5% تا 90%
• حداکثر ارتفاع کاری: 10000 فوت



---

---

جدول مشخصات فنی

ویژگی	مقدار
مدل	HR901-AF-2421GS-400
پورت‌ها	24× 10/100Mbps PoE
آپلینک	2× Gigabit RJ45
SFP	1× Gigabit SFP
پهنای باند	10.8Gbps
نرخ ارسال	8.035Mpps
Packet Buffer	1.5Mb
MAC Address	2K
Jumbo Frame	9216Bytes
توان PoE	400W
استاندارد PoE	IEEE802.3af / at
VLAN	دارد
Extend	پورت‌های 9 تا 24
نوع نصب	Rack Mount
MTBF	100000 Hours

---

---

جمع‌بندی

سوئیچ HRUI مدل HR901-AF-2421GS-400 یک سوئیچ 24 پورت PoE حرفه‌ای با توان 400 وات است که با داشتن 2 پورت آپلینک گیگابیت، پورت SFP، قابلیت VLAN و Extend تا 250 متر، انتخابی ایده‌آل برای پروژه‌های نظارت تصویری، شبکه‌های اداری و زیرساخت‌های حرفه‌ای محسوب می‌شود. توان بالای PoE، طراحی رکمونت و عملکرد پایدار از مهم‌ترین نقاط قوت این مدل هستند.

---

---

---
