اسپلیتر PoE دوربین مداربسته برند HRUI مدل HR-AT-PD12D



---

---



  >>>   برای مشاهده دیتاشیت محصول، کلیک کنید!! <<<



---

---

---

معرفی محصول:

اسپلیتر PoE مدل HR-AT-PD12D از برند HRUI یکی از تجهیزات کاربردی در شبکه‌های نظارت تصویری و زیرساخت‌های مبتنی بر PoE است که برای جداسازی برق و داده از کابل شبکه طراحی شده است. این دستگاه به کاربران اجازه می‌دهد تجهیزاتی که از فناوری PoE پشتیبانی نمی‌کنند، مانند برخی دوربین‌های مداربسته یا تجهیزات شبکه با ورودی 12 ولت DC را به‌راحتی در شبکه‌های PoE مورد استفاده قرار دهند.

در بسیاری از پروژه‌های نصب دوربین مداربسته، استفاده از فناوری Power over Ethernet (PoE) باعث می‌شود برق و داده تنها از طریق یک کابل شبکه منتقل شوند. این موضوع علاوه بر کاهش هزینه کابل‌کشی، باعث ساده‌تر شدن نصب تجهیزات و افزایش نظم در زیرساخت شبکه می‌شود. اسپلیتر PoE در انتهای مسیر کابل شبکه قرار گرفته و برق و داده را از هم جدا می‌کند تا دستگاه مقصد بتواند به‌صورت عادی از آن استفاده کند.

مدل HR-AT-PD12D با پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at و توان خروجی 25 وات قادر است برق مورد نیاز تجهیزات 12 ولت 2 آمپر را تأمین کند و در عین حال انتقال داده را با سرعت 10/100Mbps انجام دهد. این ویژگی‌ها باعث شده این اسپلیتر گزینه‌ای مناسب برای پروژه‌های حرفه‌ای نظارت تصویری و شبکه باشد.

---

---

عملکرد اسپلیتر PoE در شبکه

اسپلیتر PoE در شبکه‌هایی استفاده می‌شود که برق توسط سوئیچ PoE یا اینجکتور PoE از طریق کابل شبکه ارسال می‌شود. در این حالت برق و دیتا به‌صورت همزمان در کابل شبکه قرار می‌گیرند.

اما بسیاری از تجهیزات شبکه و دوربین‌های مداربسته فاقد قابلیت PoE هستند و برای کارکرد به ورودی برق DC نیاز دارند. اسپلیتر PoE این مشکل را حل می‌کند.

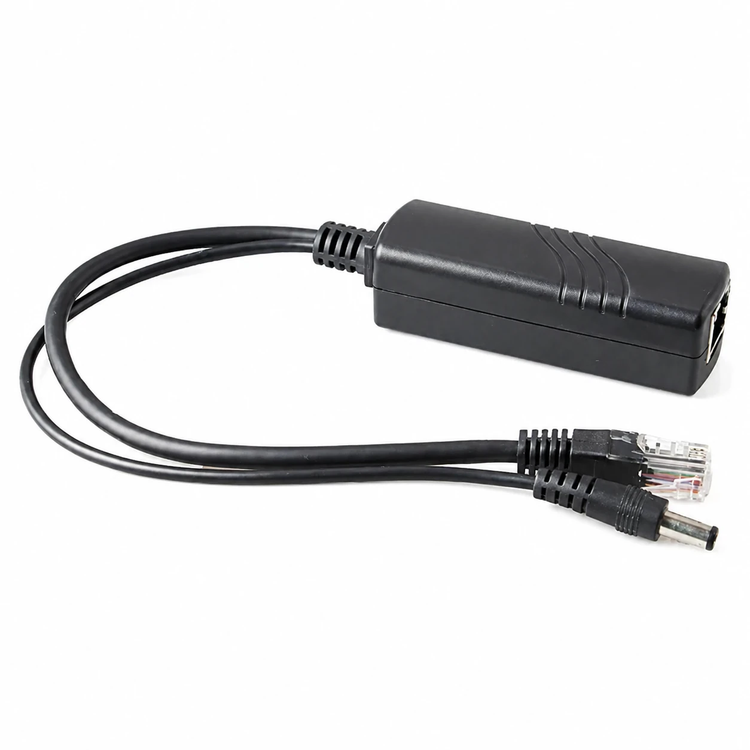

در مدل HR-AT-PD12D دستگاه برق و داده را از کابل شبکه دریافت کرده و آن را به دو خروجی تبدیل می‌کند:

• خروجی RJ45 برای انتقال داده شبکه
• خروجی DC 12V برای تأمین برق دستگاه

به این ترتیب می‌توان تجهیزات غیر PoE را بدون نیاز به کابل‌کشی برق جداگانه در شبکه‌های PoE استفاده کرد.

---

---

پورت شبکه و سرعت انتقال داده

اسپلیتر HRUI مدل HR-AT-PD12D دارای یک پورت RJ45 با سرعت 10/100Mbps است که برای ارتباط شبکه با دستگاه متصل استفاده می‌شود.

سرعت 10/100 مگابیت بر ثانیه که به آن Fast Ethernet نیز گفته می‌شود یکی از رایج‌ترین استانداردهای انتقال داده در شبکه‌های نظارتی است. این سرعت برای انتقال تصویر دوربین‌های مداربسته، ارتباط تجهیزات شبکه و بسیاری از کاربردهای نظارتی کاملاً مناسب است.

پشتیبانی از کابل‌های زوج به هم تابیده (Twisted Pair) نیز باعث می‌شود انتقال داده در بستر کابل شبکه با پایداری بالا انجام شود.

---

---

پشتیبانی از استانداردهای PoE

اسپلیتر HR-AT-PD12D از استانداردهای IEEE 802.3af و IEEE 802.3at پشتیبانی می‌کند که دو استاندارد رایج در فناوری PoE محسوب می‌شوند.

استاندارد IEEE 802.3af توان خروجی تا 15.4 وات را ارائه می‌دهد، در حالی که استاندارد IEEE 802.3at که با نام PoE+ نیز شناخته می‌شود توان بیشتری در اختیار دستگاه قرار می‌دهد. پشتیبانی از این دو استاندارد باعث می‌شود این اسپلیتر با انواع سوئیچ‌های PoE و اینجکتورهای سازگار با این استانداردها به‌خوبی کار کند.

وجود این قابلیت به کاربران اجازه می‌دهد در پروژه‌های مختلف شبکه از این دستگاه استفاده کنند و محدودیتی از نظر سازگاری تجهیزات نداشته باشند.

---

---

توان خروجی و مشخصات تغذیه

اسپلیتر HRUI مدل HR-AT-PD12D دارای توان خروجی 25 وات است و برق خروجی آن به‌صورت پیش‌فرض 12 ولت DC ارائه می‌شود.

مشخصات تغذیه دستگاه شامل موارد زیر است:

• ولتاژ خروجی: 12V DC
• جریان خروجی: 2A
• توان خروجی PoE: 25W
• ولتاژ ورودی PoE: 38 تا 56 ولت

بسیاری از دوربین‌های مداربسته تحت شبکه از برق 12 ولت استفاده می‌کنند. به همین دلیل این اسپلیتر می‌تواند برق مورد نیاز این تجهیزات را مستقیماً از کابل شبکه تأمین کند.

این موضوع باعث کاهش نیاز به آداپتورهای متعدد، ساده‌تر شدن نصب دوربین‌ها و کاهش هزینه‌های کابل‌کشی برق در پروژه‌های نظارتی می‌شود.

---

---

نحوه انتقال برق در کابل شبکه

در فناوری PoE برق از طریق زوج سیم‌های داخل کابل شبکه منتقل می‌شود. در اسپلیتر HR-AT-PD12D منبع تغذیه PoE از طریق چهار جفت سیم تابیده (Twisted Pair) در کابل شبکه منتقل می‌شود.

در این ساختار:

• سمت مثبت برق می‌تواند از طریق پین‌های 1/2 یا 4/5 منتقل شود
• سمت منفی برق از طریق پین‌های 3/6 یا 7/8 منتقل می‌شود

این روش انتقال برق مطابق استانداردهای PoE طراحی شده و باعث می‌شود برق و داده بدون تداخل در یک کابل شبکه منتقل شوند.

---

---

پروتکل‌ها و استانداردهای شبکه

اسپلیتر HR-AT-PD12D از چندین استاندارد شبکه پشتیبانی می‌کند که باعث می‌شود در محیط‌های مختلف شبکه به‌صورت پایدار عمل کند.

پروتکل‌ها و استانداردهای پشتیبانی شده عبارتند از:

• IEEE 802.3i استاندارد 10BASE‑T
• IEEE 802.3u استاندارد 100BASE‑TX
• IEEE 802.3x کنترل جریان (Flow Control)
• IEEE 802.1af DTE Power via MDI
• IEEE 802.3af / IEEE 802.3at PoE

وجود این استانداردها باعث می‌شود دستگاه با بسیاری از تجهیزات شبکه سازگار باشد و انتقال داده‌ها با پایداری بالا انجام شود.

---

---

نشانگر LED وضعیت

اسپلیتر HRUI مدل HR-AT-PD12D دارای نشانگر LED برای نمایش وضعیت عملکرد PoE است.

این چراغ LED وضعیت کاری دستگاه را نشان می‌دهد و مشخص می‌کند که دستگاه در حال دریافت و استفاده از برق PoE است. وجود این نشانگر در زمان نصب و عیب‌یابی شبکه بسیار مفید است و به تکنسین کمک می‌کند وضعیت عملکرد دستگاه را سریع‌تر بررسی کند.

---

---

طراحی فیزیکی و ابعاد دستگاه

این اسپلیتر دارای طراحی کوچک و سبک است تا بتوان آن را به‌راحتی در کنار دوربین مداربسته یا داخل باکس دوربین نصب کرد.

مشخصات فیزیکی دستگاه:

• ابعاد: 90 × 32 × 28 میلی‌متر
• طول کابل: 210 میلی‌متر
• وزن: 63 گرم

ابعاد جمع‌وجور این دستگاه باعث می‌شود در پروژه‌های نصب دوربین مداربسته فضای کمی اشغال کند و نصب آن بسیار ساده باشد.

---

---

طول عمر و پایداری عملکرد

یکی از ویژگی‌های مهم این دستگاه مقدار MTBF برابر با 190,000 ساعت است. MTBF یا Mean Time Between Failures معیاری برای اندازه‌گیری میانگین زمان بین خرابی‌ها در تجهیزات الکترونیکی است.

مقدار 190 هزار ساعت معادل حدود 21 سال عملکرد تئوری است که نشان‌دهنده طراحی پایدار و کیفیت مناسب این محصول در استفاده طولانی‌مدت است.



---

---

شرایط محیطی و دمای کاری

اسپلیتر HR-AT-PD12D برای کار در شرایط محیطی مختلف طراحی شده و می‌تواند در بازه دمایی گسترده‌ای عملکرد پایدار داشته باشد.

• دمای کاری: 30- تا 80 درجه سانتی‌گراد
• دمای نگهداری: 30- تا 100 درجه سانتی‌گراد
• رطوبت کاری: 10% تا 90% بدون میعان
• رطوبت نگهداری: 10% تا 95% بدون میعان

این مشخصات باعث می‌شود دستگاه در محیط‌های مختلف از جمله فضاهای صنعتی، بیرونی یا محیط‌های با دمای متغیر نیز قابل استفاده باشد.

---

---

جدول مشخصات فنی

ویژگی	مقدار
مدل	HR-AT-PD12D
نوع محصول	100M 25W Single Port PoE Splitter
پورت شبکه	1× RJ45 10/100Mbps
استاندارد PoE	IEEE 802.3af / IEEE 802.3at
توان خروجی PoE	25W
ولتاژ خروجی	12V DC
جریان خروجی	2A
ولتاژ ورودی	38 تا 56 ولت
سرعت شبکه	10/100Mbps
نشانگر LED	وضعیت عملکرد PoE
MTBF	190,000 ساعت
طول کابل	210 میلی‌متر
دمای کاری	30- تا 80 درجه سانتی‌گراد
دمای نگهداری	30- تا 100 درجه سانتی‌گراد
رطوبت کاری	10% تا 90% بدون میعان



---

---

جمع‌بندی

اسپلیتر PoE مدل HR-AT-PD12D از برند HRUI یک راهکار حرفه‌ای برای استفاده از تجهیزات غیر PoE در شبکه‌های PoE است. این دستگاه با پشتیبانی از استانداردهای IEEE 802.3af و IEEE 802.3at، توان خروجی 25 وات و خروجی برق 12 ولت 2 آمپر می‌تواند برق مورد نیاز بسیاری از دوربین‌های مداربسته و تجهیزات شبکه را تأمین کند.

پشتیبانی از سرعت 10/100Mbps، طراحی کوچک، طول عمر بالا و قابلیت کار در بازه دمایی گسترده باعث شده این اسپلیتر گزینه‌ای مناسب برای پروژه‌های نظارتی، شبکه و سیستم‌های انتقال تصویر باشد. استفاده از این دستگاه باعث کاهش کابل‌کشی برق، ساده‌تر شدن نصب تجهیزات و افزایش انعطاف‌پذیری در طراحی شبکه خواهد شد.

---

---

---
