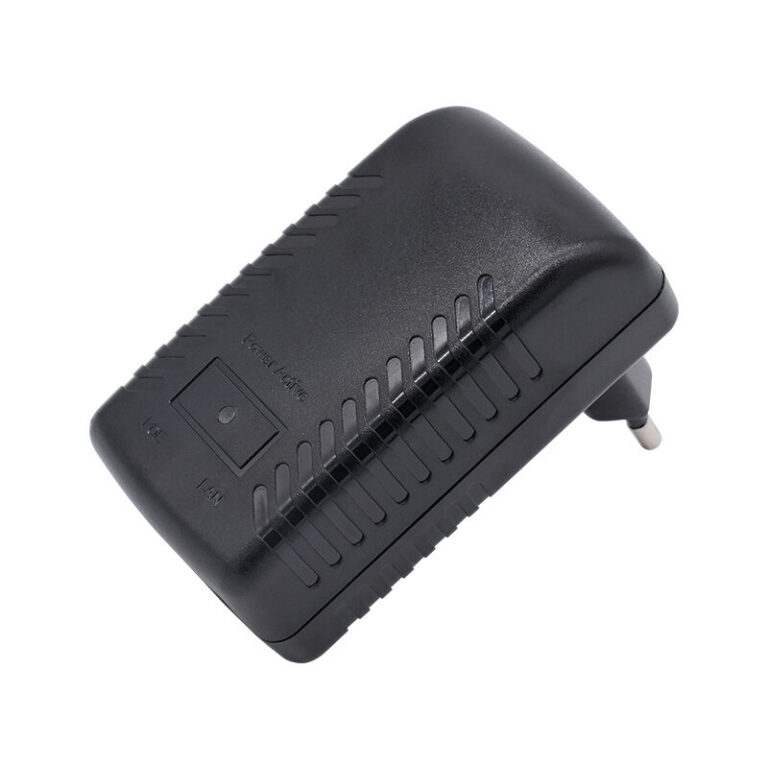

اینجکتور PoE مدل HR-FB-48045 برند اچ‌آر‌یو‌آی (HRUI)

اینجکتور PoE  برند HRUI مدل HR-FB-48045



---

---



  >>>   برای مشاهده دیتاشیت محصول، کلیک کنید!! <<<



---

---

---

معرفی محصول:

اینجکتور PoE مدل HR-FB-48045 از برند HRUI یک راهکار کاربردی برای تأمین همزمان برق و داده در تجهیزات تحت شبکه است. این محصول برای تجهیزاتی مانند دوربین مداربسته تحت شبکه و اکسس پوینت (Access Point) طراحی شده و می‌تواند برق 48 ولت DC با جریان 0.5 آمپر را همراه با دیتا از طریق کابل شبکه منتقل کند.

در بسیاری از پروژه‌های شبکه، مخصوصاً در نصب دوربین‌های IP و اکسس پوینت‌ها، ممکن است سوئیچ شبکه از قابلیت PoE پشتیبانی نکند. در چنین شرایطی اینجکتور PoE به‌عنوان یک واسط عمل می‌کند؛ یعنی برق را از آداپتور دریافت کرده و همراه با داده روی کابل شبکه قرار می‌دهد تا دستگاه مقصد تنها با یک کابل شبکه هم برق و هم دیتا را دریافت کند.

مدل HR-FB-48045 دارای یک پورت اترنت 10/100Mbps و یک پورت 10/100Mbps PoE است و از ورودی برق 100 تا 240 ولت AC با فرکانس 50/60Hz پشتیبانی می‌کند. خروجی این دستگاه 48VDC / 0.5A است و توان خروجی نامی آن به 24 وات می‌رسد.

---

---

اینجکتور PoE چیست و چه کاربردی دارد؟

اینجکتور PoE دستگاهی است که برق و داده را روی یک کابل شبکه ترکیب می‌کند. این محصول معمولاً در مواقعی استفاده می‌شود که تجهیزات شبکه مانند دوربین IP یا اکسس پوینت به PoE نیاز دارند اما سوئیچ یا شبکه موجود PoE نیست.

در این حالت، اینجکتور PoE بین سوئیچ شبکه و دستگاه مقصد قرار می‌گیرد:

• داده از طریق پورت LAN یا اترنت وارد اینجکتور می‌شود
• برق از منبع تغذیه داخلی یا آداپتور به دستگاه وارد می‌شود
• اینجکتور برق و دیتا را با هم روی پورت PoE خروجی ارسال می‌کند

مزیت این ساختار این است که دیگر نیازی به کابل‌کشی برق جداگانه در کنار کابل شبکه نخواهد بود. این موضوع هم نصب تجهیزات را ساده‌تر می‌کند و هم ظاهر پروژه را حرفه‌ای‌تر و منظم‌تر نگه می‌دارد.

---

---

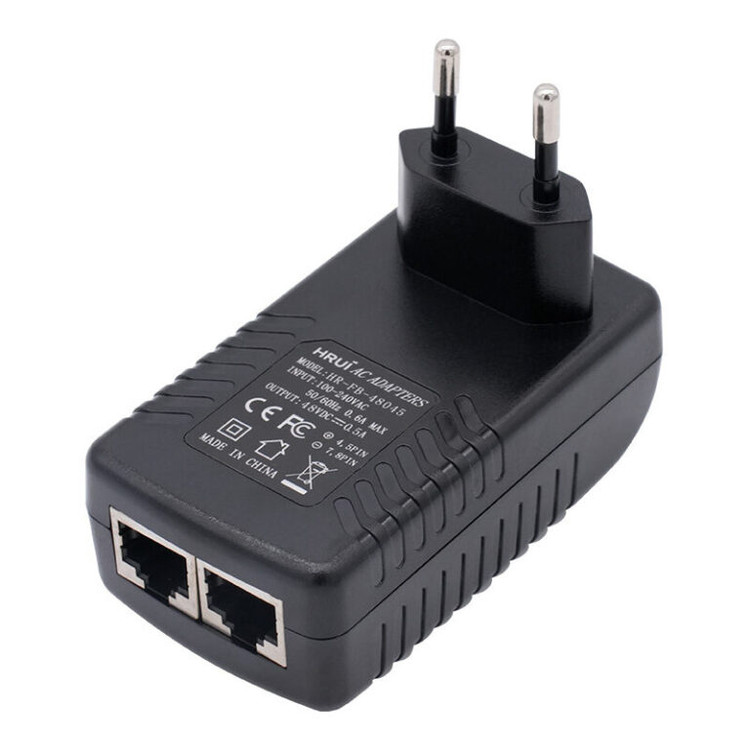

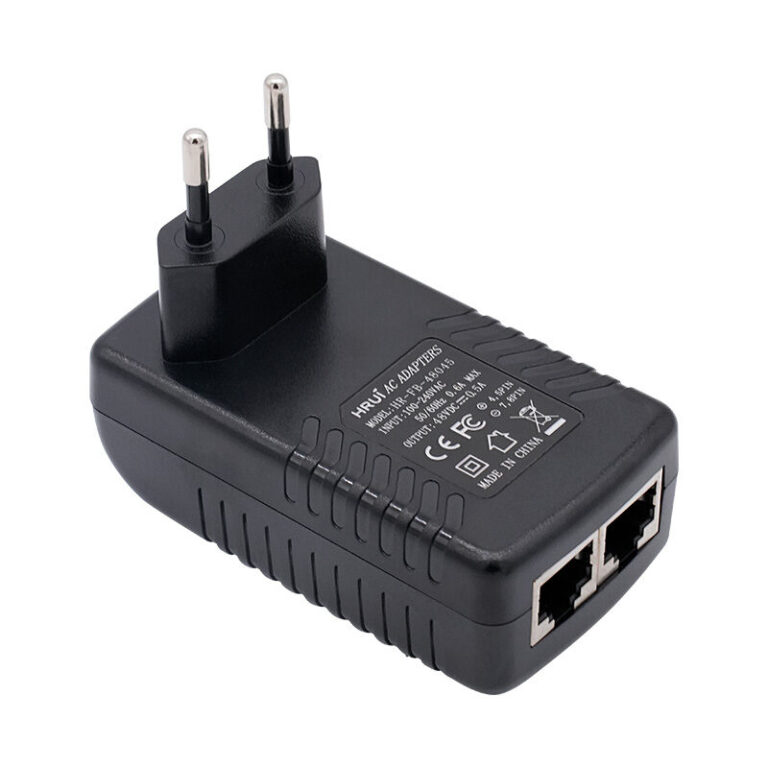

پورت‌ها و ساختار ارتباطی

اینجکتور HRUI مدل HR-FB-48045 دارای دو پورت شبکه با سرعت 10/100Mbps است:

• 1 پورت اترنت 10/100Mbps
• 1 پورت PoE 10/100Mbps

پورت اترنت برای دریافت داده از سوئیچ، روتر یا شبکه اصلی استفاده می‌شود. پورت PoE نیز خروجی نهایی دستگاه است که برق و داده را به‌صورت همزمان از طریق یک کابل شبکه به تجهیز مقصد منتقل می‌کند.

سرعت 10/100Mbps برای بسیاری از کاربردهای رایج مانند اتصال دوربین‌های مداربسته IP و اکسس پوینت‌ها مناسب است. این سرعت که با عنوان Fast Ethernet شناخته می‌شود، در بسیاری از تجهیزات شبکه سطح دسترسی و نظارت تصویری کاملاً متداول است.

---

---

ولتاژ و جریان خروجی

این محصول دارای خروجی 48.0VDC با جریان 0.5 آمپر است.

مشخصات خروجی آن به‌صورت دقیق عبارت‌اند از:

• ولتاژ خروجی نامی: 48.0VDC
• جریان خروجی نامی: 0.5A
• توان خروجی نامی: 24.0W Max
• ولتاژ خروجی در حالت بدون بار: 48.0VDC ±5%
• ولتاژ خروجی در حالت بار: 48.0VDC ±5%

این مقادیر نشان می‌دهند که دستگاه می‌تواند برق پایداری برای تجهیزاتی که با 48 ولت PoE کار می‌کنند فراهم کند. در تجهیزات تحت شبکه، پایداری ولتاژ اهمیت زیادی دارد، زیرا نوسان زیاد در خروجی می‌تواند روی عملکرد دستگاه مقصد اثر منفی بگذارد.

---

---

ورودی برق و مشخصات تغذیه AC

اینجکتور HR-FB-48045 از برق شهری با بازه ورودی گسترده پشتیبانی می‌کند و برای استفاده در شرایط مختلف مناسب است.

مشخصات ورودی برق شامل موارد زیر است:

• ولتاژ ورودی نامی: 100VAC تا 240VAC
• فرکانس نامی: 50/60Hz
• بازه فرکانس: 47Hz تا 63Hz
• حداکثر جریان ورودی: 600mA Max
• جریان هجومی: 30A Max در شرایط 264VAC / 50Hz / Full Load / Cold Start
• جریان نشتی ورودی: حداکثر 0.5mA

پشتیبانی از ورودی 100 تا 240 ولت AC باعث می‌شود این دستگاه در بسیاری از شرایط برق شهری قابل استفاده باشد. این ویژگی در پروژه‌هایی که نیاز به انعطاف در محل نصب دارند بسیار کاربردی است.

---

---

راندمان و مصرف انرژی

از نظر عملکرد انرژی، این دستگاه دارای مشخصات مهمی است که نشان می‌دهد طراحی آن برای مصرف بهینه انجام شده است.

• راندمان: حداقل 85% در بار کامل و کل بازه ورودی
• مصرف توان در حالت آماده‌به‌کار: کمتر از 0.5 وات

راندمان بالا به این معنی است که بخش بیشتری از انرژی ورودی به خروجی مفید تبدیل می‌شود و تلفات حرارتی کاهش پیدا می‌کند. همچنین مصرف پایین در حالت استندبای نشان‌دهنده بهینه بودن دستگاه در زمان‌هایی است که بار زیادی روی آن وجود ندارد.

---

---

نوع منبع تغذیه و توان پیوسته

بر اساس مشخصات فنی ارائه‌شده، این محصول یک S.M.P.S یا منبع تغذیه سوئیچینگ است. منابع تغذیه سوئیچینگ در تجهیزات شبکه به دلیل بازده بالاتر، ابعاد مناسب‌تر و پایداری بیشتر کاربرد فراوانی دارند.

این منبع تغذیه در ولتاژ ورودی AC 100V تا 264V کار می‌کند و قادر است 24 وات توان DC پیوسته ارائه دهد. توان پیوسته یعنی دستگاه می‌تواند این مقدار توان را به‌صورت مداوم و در شرایط کاری تعریف‌شده تأمین کند، نه فقط برای لحظه‌ای کوتاه.

---

---

ایمنی و ساختار حفاظتی

اینجکتور HR-FB-48045 از نظر ایمنی و حفاظت الکتریکی دارای مشخصات مهمی است که در تجهیزات شبکه بسیار ضروری هستند.

مشخصات ایمنی شامل موارد زیر است:

• کلاس ایمنی: Class II
• جداسازی اولیه و ثانویه: Galvanic via Transformer
• تست ولتاژ بالا: ≤1.5KV
• فیوز ورودی: 2A / 250V
• محدوده کاربرد: تجهیزات فناوری اطلاعات و تجهیزات الکتریکی اداری

ساختار Class II به این معناست که دستگاه از ایزولاسیون مناسب برای ایمنی کاربر برخوردار است. همچنین جداسازی گالوانیک از طریق ترانسفورمر باعث افزایش ایمنی الکتریکی و کاهش خطر انتقال مستقیم ولتاژ بین بخش ورودی و خروجی می‌شود.

---

---

حفاظت در برابر اتصال کوتاه و اضافه‌جریان

یکی از نقاط قوت این محصول، پشتیبانی از مکانیزم‌های حفاظتی در شرایط خطا است.

حفاظت در برابر اتصال کوتاه

منبع تغذیه می‌تواند اتصال کوتاه مداوم در خروجی را بدون آسیب تحمل کند. این اتصال کوتاه ممکن است قبل از روشن شدن یا پس از روشن شدن دستگاه ایجاد شود. پس از برطرف شدن اتصال کوتاه، منبع تغذیه دوباره به عملکرد عادی بازمی‌گردد.

حفاظت در برابر اضافه‌جریان

در صورت بروز خطای داخلی یا اعمال بار اضافی و اتصال کوتاه در خروجی، آداپتور خاموش می‌شود. این آداپتور در این حالت Latch نمی‌شود؛ یعنی پس از رفع مشکل می‌تواند دوباره به حالت عادی بازگردد.

وجود این حفاظت‌ها در تجهیزات PoE اهمیت زیادی دارد، زیرا در پروژه‌های واقعی امکان بروز خطای سیم‌کشی یا بار نامناسب وجود دارد و این قابلیت‌ها از آسیب به دستگاه جلوگیری می‌کنند.

---

---

نویز، ریپل و پایداری خروجی

خروجی این دستگاه از نظر کیفیت سیگنال الکتریکی نیز مشخصات تعریف‌شده‌ای دارد.

• Ripple & Noise: 200mVp-p Max
• Overshoot در زمان روشن شدن: حداکثر 7% بیشتر از حالت پایدار

ریپل و نویز پایین باعث می‌شود خروجی DC پایدارتری در اختیار تجهیز مقصد قرار گیرد. این موضوع در عملکرد مطمئن تجهیزات شبکه و کاهش اختلالات احتمالی اهمیت دارد.

همچنین محدود بودن Overshoot در لحظه روشن شدن نشان می‌دهد ولتاژ خروجی در زمان استارت دستگاه از محدوده کنترل خارج نمی‌شود و به تجهیز متصل فشار غیرعادی وارد نخواهد شد.

---

---

شرایط محیطی

اینجکتور PoE مدل HR-FB-48045 برای استفاده در شرایط محیطی مشخص طراحی شده و در این بازه‌ها می‌تواند عملکرد پایدار داشته باشد.

• دمای کاری: 0 تا 40 درجه سانتی‌گراد
• دمای نگهداری: 20- تا 75 درجه سانتی‌گراد
• رطوبت کاری: 15% تا 90%
• رطوبت نگهداری: 10% تا 95%

در بخش دیگری از مشخصات نیز محدوده دمای محیط 0 تا 40 درجه سانتی‌گراد و رطوبت 10 تا 95% rhd ذکر شده است. این اعداد نشان می‌دهند دستگاه برای استفاده در محیط‌های متعارف اداری و شبکه طراحی شده است.

---

استاندارد ایمنی

این محصول بر اساس استاندارد EN60950 طراحی شده است. این استاندارد از جمله استانداردهای شناخته‌شده در حوزه ایمنی تجهیزات فناوری اطلاعات محسوب می‌شود و وجود آن نشان‌دهنده رعایت الزامات ایمنی در طراحی منبع تغذیه است.

---

---

جدول مشخصات فنی



ویژگی	مقدار
مدل	HR-FB-48045
نوع محصول	AC-DC Adapter / PoE Injector
پورت‌ها	1× 10/100Mbps Ethernet + 1× 10/100Mbps PoE
ولتاژ خروجی	48.0VDC
جریان خروجی	0.5A
توان خروجی نامی	24.0W Max
ولتاژ خروجی بدون بار	48.0VDC ±5%
ولتاژ خروجی تحت بار	48.0VDC ±5%
ورودی برق	100-240VAC
فرکانس نامی	50/60Hz
بازه فرکانس	47Hz تا 63Hz
جریان ورودی	600mA Max
Inrush Current	30A Max
Input Leakage Current	حداکثر 0.5mA
راندمان	حداقل 85%
مصرف استندبای	کمتر از 0.5W
کلاس ایمنی	Class II
تست ولتاژ بالا	≤1.5KV
فیوز ورودی	2A / 250V
ریپل و نویز	200mVp-p Max
حفاظت اتصال کوتاه	دارد
حفاظت اضافه‌جریان	دارد
استاندارد ایمنی	EN60950
دمای کاری	0 تا 40 درجه سانتی‌گراد
دمای نگهداری	20- تا 75 درجه سانتی‌گراد
رطوبت کاری	15% تا 90%
رطوبت نگهداری	10% تا 95%

---

---

جمع‌بندی

اینجکتور PoE HRUI مدل HR-FB-48045 یک راهکار مناسب برای انتقال همزمان برق و داده به تجهیزاتی مانند دوربین مداربسته تحت شبکه و اکسس پوینت است. این دستگاه با ارائه خروجی 48VDC / 0.5A، توان 24 وات و پشتیبانی از پورت‌های 10/100Mbps می‌تواند در پروژه‌هایی که سوئیچ PoE در دسترس نیست نقش بسیار مهمی ایفا کند.

وجود راندمان مناسب، مصرف پایین در حالت آماده‌به‌کار، حفاظت در برابر اتصال کوتاه و اضافه‌جریان، کلاس ایمنی Class II و استاندارد EN60950 باعث شده این محصول گزینه‌ای کاربردی و مطمئن برای پروژه‌های شبکه و نظارت تصویری باشد.

---

---

---
