اکستندر PoE مدل HR-POE013 برند اچآریوآی (HRUI)
مدل
HR POE013
نوع محصول
اکستندر PoE
مسافت کابل کشی مجاز
۵۰ متر
پورت ها
1 پورت ورودی و 3 پورت خروجی PoE
پروتکل های
IEEE 802.3af/at
افزایش مسافت کابل شبکه
100 متر
حداکثر توان هر پورت
8 وات
پهنای باند
1Gbps
نوع استفاده
Indoor

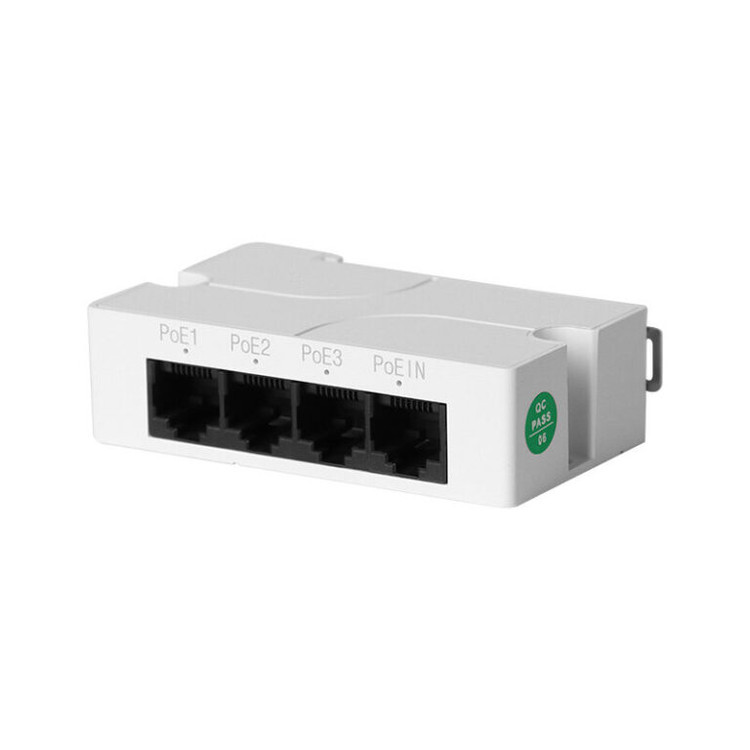

اکستندر PoE برند HRUI مدل HR-POE013
>>> برای مشاهده دیتاشیت محصول، کلیک کنید!! <<<
معرفی محصول
اکستندر PoE مدل HR-POE013 از برند HRUI یک توسعهدهنده کاربردی برای افزایش فاصله انتقال برق و دیتا در شبکههای PoE است. این محصول با بهرهمندی از 1 پورت ورودی PoE و 3 پورت خروجی 10/100Mbps PoE طراحی شده و برای پروژههایی مناسب است که نیاز دارند در یک نقطه از مسیر، هم فاصله انتقال افزایش پیدا کند و هم امکان تغذیه چند دستگاه PoE فراهم شود.
این مدل با پشتیبانی از استانداردهای IEEE 802.3af / IEEE 802.3at، حداکثر توان خروجی کلی 25 وات و حداکثر توان 8 وات برای هر پورت، انتخاب مناسبی برای انواع دوربین مداربسته تحت شبکه، تجهیزات نظارتی و دستگاههای PoE کممصرف در محیطهای داخلی به شمار میرود.
---
معرفی اکستندر PoE و کاربرد آن
اکستندر PoE دستگاهی است که برای افزایش مسافت انتقال برق و اطلاعات روی کابل شبکه استفاده میشود. در شبکههای PoE معمولاً طول استاندارد انتقال تا 100 متر است. زمانی که فاصله تجهیزات بیشتر شود یا نیاز داشته باشید در یک نقطه چند خروجی PoE در اختیار داشته باشید، استفاده از اکستندر PoE راهحلی حرفهای و اقتصادی خواهد بود.
مدل HR-POE013 دقیقاً با همین هدف طراحی شده است. این دستگاه برق و داده را از طریق یک پورت ورودی دریافت میکند و سپس آن را از طریق سه پورت خروجی PoE در اختیار تجهیزات متصل قرار میدهد. بنابراین علاوه بر افزایش فاصله، میتوان از آن برای توزیع اتصال PoE بین چند دستگاه نیز استفاده کرد.
---

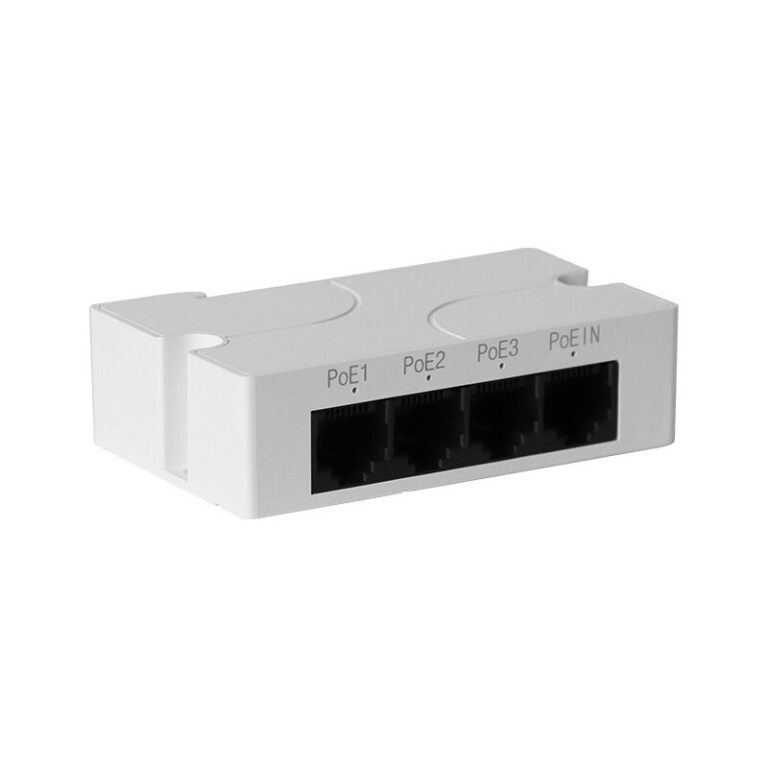

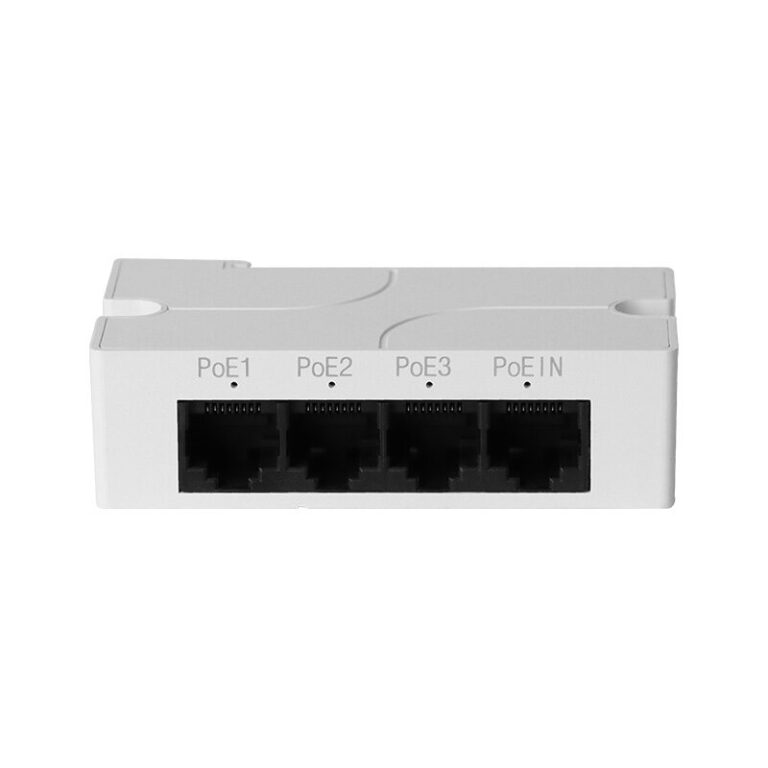

پورتها و ساختار اتصال
این اکستندر دارای ساختار پورتی زیر است:
- 1 پورت ورودی PoE
- 3 پورت خروجی PoE با سرعت 10/100Mbps
وجود سه پورت خروجی باعث میشود این مدل نسبت به اکستندرهای تکخروجی، انعطاف بیشتری در طراحی شبکه داشته باشد. در عمل میتوان از این دستگاه برای اتصال همزمان چند تجهیز تحت شبکه مانند دوربین IP استفاده کرد؛ البته مجموع توان مصرفی باید در محدوده مجاز دستگاه باقی بماند.
در تجهیزات PoE، هم برق و هم داده از طریق همان کابل شبکه منتقل میشوند. این موضوع باعث میشود نیاز به منبع تغذیه جداگانه در محل نصب دستگاهها کاهش یابد. به همین دلیل در پروژههای نظارتی و شبکهای، استفاده از اکستندر PoE هم هزینه نصب را کمتر میکند و هم ساختار کابلکشی را سادهتر نگه میدارد.
---
استانداردهای PoE و سازگاری
طبق دیتاشیت، مدل HR-POE013 از استانداردهای زیر پشتیبانی میکند:
- IEEE 802.3af
- IEEE 802.3at
هم در بخش POE Port و هم در قسمت POE Protocol این استانداردها ذکر شدهاند. این یعنی دستگاه با بسیاری از تجهیزات PoE رایج در بازار که بر پایه این دو استاندارد کار میکنند، سازگاری دارد.
استاندارد 802.3af معمولاً برای تجهیزات کممصرفتر استفاده میشود، در حالی که 802.3at برای توان بالاتر طراحی شده است. وقتی یک اکستندر از هر دو استاندارد پشتیبانی میکند، در انتخاب تجهیزات جانبی دست شما بازتر خواهد بود و میتوانید از آن در پروژههای متنوعتری استفاده کنید.
---
توان خروجی و بودجه مصرف انرژی
مشخصات توان در این محصول بهصورت زیر است:
- توان خروجی هر پورت: 8 وات
- توان کلی دستگاه: ≤25W
این یعنی هر یک از پورتهای خروجی میتوانند حداکثر 8 وات توان ارائه دهند و مجموع توان مصرفی کل خروجیها نباید از 25 وات بیشتر شود.
این ویژگی، HR-POE013 را برای تجهیزاتی مناسب میکند که مصرف برق پایینی دارند؛ مانند:
- دوربینهای IP کممصرف
- برخی تلفنهای تحت شبکه
- تجهیزات PoE سبک
- دستگاههای کنترلی تحت شبکه
توضیح آموزشی
در تجهیزات PoE فقط تعداد پورتها مهم نیست، بلکه بودجه توان (Power Budget) اهمیت زیادی دارد. ممکن است دستگاه چند خروجی داشته باشد، اما اگر مصرف تجهیزات متصل بیشتر از توان کل دستگاه باشد، عملکرد پایدار نخواهد داشت. بنابراین همیشه باید مجموع مصرف تجهیزات به توان کلی دستگاه توجه شود.
---
افزایش فاصله انتقال تا 100 متر
یکی از مهمترین قابلیتهای HR-POE013 افزایش فاصله انتقال PoE و داده است. طبق دیتاشیت:
- Power Distance: ≤100m
- Data Distance: ≤100m
این یعنی دستگاه میتواند در هر مرحله تا 100 متر برای انتقال برق و داده را پشتیبانی کند. این موضوع برای مسیرهایی که فاصله زیاد است یا در آنها نیاز به ایجاد یک نقطه توسعه در میانه مسیر دارید، بسیار کاربردی است.
در شبکههای اترنت، فاصله استاندارد انتقال روی کابل مسی معمولاً 100 متر است. اکستندر PoE با دریافت سیگنال و توان در یک نقطه، میتواند این مسیر را توسعه دهد و به شما کمک کند تجهیزاتی را در فاصله دورتر نصب کنید؛ بدون اینکه نیاز به تغییر اساسی در ساختار شبکه داشته باشید.
---
پهنای باند و عملکرد سوئیچینگ
طبق اطلاعات فنی محصول، این اکستندر دارای:
- Switch Capability: 1Gbps
است. همچنین نرخ ارسال داده برای پورتها به این صورت اعلام شده:
- 10BASE-TX: 14880pps/port
- 100BASE-TX: 14800pps/port
این مشخصات نشان میدهد دستگاه از نظر پردازش ترافیک در ردهای قرار دارد که بتواند انتقال داده را در شبکههای 10/100Mbps بهصورت پایدار انجام دهد.
عبارت Switch Capability به ظرفیت کلی جابهجایی داده در دستگاه اشاره دارد. هرچه این عدد مناسبتر باشد، دستگاه در مدیریت ترافیک بین پورتها عملکرد بهتری خواهد داشت. در پروژههای نظارتی که چند دوربین یا چند تجهیز به یک نقطه متصل میشوند، این موضوع در پایداری ارتباط اهمیت زیادی دارد.
---
استانداردهای شبکه و بستر انتقال
بر اساس دیتاشیت، این محصول از استانداردهای شبکه زیر پشتیبانی میکند:
- IEEE 802.3
- IEEE 802.3u
- IEEE 802.3x
- IEEE 802.3af/at
همچنین بستر انتقال مناسب آن بهصورت زیر اعلام شده است:
- 10/100BASE-TX
- کابل زوج تابیده بدون شیلد (UTP) Cat5 و بالاتر
این مشخصات به شما میگوید که برای دستیابی به عملکرد صحیح دستگاه باید از کابل شبکه مناسب استفاده شود.
استفاده از کابل Cat5 یا بالاتر در تجهیزات PoE بسیار مهم است، چون کیفیت کابل مستقیماً روی پایداری برق و داده اثر میگذارد. هرچه کیفیت کابل و سوکتزنی بهتر باشد، افت ولتاژ و اختلال در انتقال اطلاعات کمتر خواهد بود.
---
پینهای ورودی و خروجی برق
طبق دیتاشیت، آرایش پینها بهصورت زیر است:
Power input Pin:
- 1/2+
- 3/6-
- 4/5+
- 7/8-
Power output pin:
- 1/2+
- 3/6-
این اطلاعات برای کارشناسان نصب و افرادی که در پروژههای تخصصی شبکه فعالیت میکنند اهمیت دارد، زیرا تطابق پینها در برخی تجهیزات و سناریوهای نصب میتواند بسیار تعیینکننده باشد.
---
قابلیتهای عملکردی پورت
در بخش Port Function دیتاشیت، قابلیتهای زیر ذکر شده است:
- Power priority mechanism
- Fast and forward
- MAC automatic learning and aging
- IEEE802.3X Full-duplex mode
- Backpressure for Half-duplex mode
این ویژگیها نشان میدهد دستگاه علاوه بر توسعه PoE، از قابلیتهای پایه لازم برای مدیریت مناسب ارتباط بین پورتها نیز برخوردار است.
- Power priority به اولویتدهی در توزیع توان اشاره دارد.
- MAC automatic learning and aging یعنی دستگاه آدرسهای MAC را بهصورت خودکار شناسایی و مدیریت میکند.
- Full-duplex / Half-duplex نیز به نحوه ارسال و دریافت داده مربوط میشود و در کیفیت و پایداری ارتباط نقش دارد.
این ویژگیها در مجموع باعث میشوند اکستندر در شبکه عملکرد منظمتر و ارتباط پایدارتری داشته باشد.
---
جدول مشخصات فنی
| ویژگی | مقدار |
|---|---|
| Product | POE Extender |
| Model | HR-POE013 |
| نوع پورت | 1 پورت ورودی PoE + 3 پورت خروجی PoE |
| سرعت پورتها | 10/100Mbps |
| استاندارد PoE Port | IEEE802.3AF/AT Standard |
| توان خروجی هر پورت | 8W / Per port |
| توان کلی | ≤25W |
| POE Protocol | IEEE 802.3af / IEEE 802.3at |
| Power input Pin | 1/2+، 3/6-، 4/5+، 7/8- |
| Power output pin | 1/2+، 3/6- |
| Power Distance | ≤100m |
| Data Distance | ≤100m |
| Network Standard | IEEE 802.3، IEEE 802.3u، IEEE 802.3x، IEEE 802.3af/at |
| Network Medium | 10/100BASE-TX: 5 class and above non shielded twisted pair |
| Switch Capability | 1Gbps |
| Forwarding Rate | 10BASE-tx:14880pps/port |
| 100BASE-tx:14800pps/port | |
| MAC Address | MAC address table 1K |
| Port Function | Power priority mechanism, fast and forward, MAC automatic learning and aging, IEEE802.3X Full-duplex mode, backpressure for Half-duplex mode |
| Working temperature | -10° تا 55°C |
| Weight | 0.055kg |
| Size | 82mm × 52mm × 23mm |
| محل نصب | Indoor |
---
ابعاد، وزن و شرایط محیطی
این دستگاه با طراحی جمعوجور و وزن پایین، برای نصب در فضاهای محدود بسیار مناسب است:
- ابعاد: 82 × 52 × 23 میلیمتر
- وزن: 0.055 کیلوگرم
شرایط کاری محصول نیز طبق دیتاشیت:
- دمای کاری: 10- تا 55+ درجه سانتیگراد
و همانطور که در اطلاعات ارسالی شما ذکر شده، این مدل برای نصب در محیط داخلی (Indoor) مناسب است.
---
جمعبندی
اکستندر PoE مدل HR-POE013 برند HRUI یک توسعهدهنده PoE کمحجم و کاربردی برای پروژههای شبکه و نظارت تصویری است که با 1 پورت ورودی و 3 پورت خروجی 10/100Mbps PoE، امکان توسعه مسیر شبکه و توزیع برق و دیتا بین چند دستگاه را فراهم میکند.
پشتیبانی از استانداردهای IEEE 802.3af/at، توان خروجی 8 وات برای هر پورت، توان کلی 25 وات، افزایش فاصله تا 100 متر و پهنای باند 1Gbps باعث شده این محصول برای پروژههای داخلی و تجهیزاتی با مصرف پایین، گزینهای مناسب و اقتصادی باشد.
اگر بهدنبال یک اکستندر PoE جمعوجور برای افزایش فاصله و ایجاد چند خروجی PoE در یک نقطه از شبکه هستید، HR-POE013 میتواند انتخابی کاربردی و حرفهای باشد.
---
