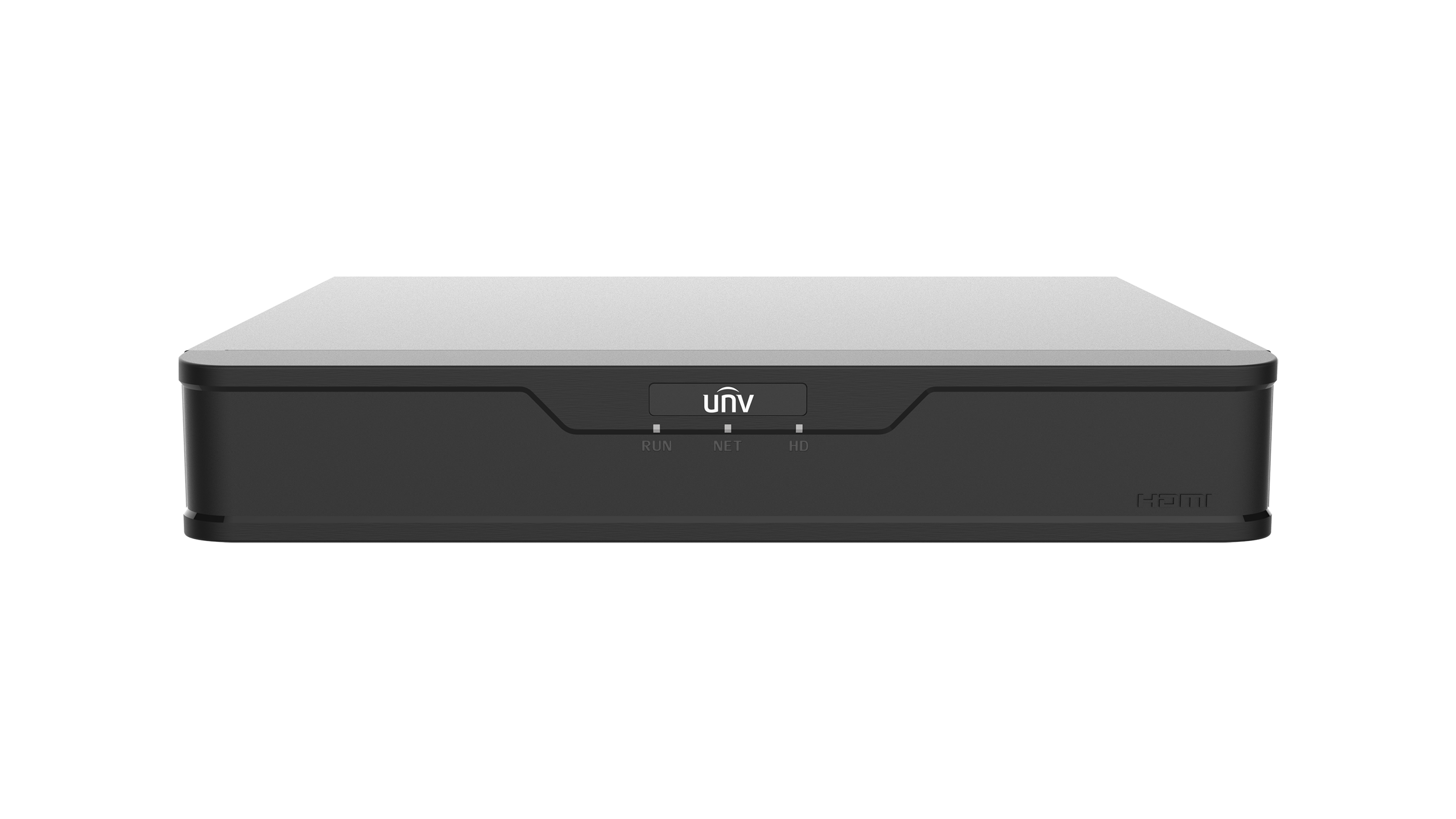

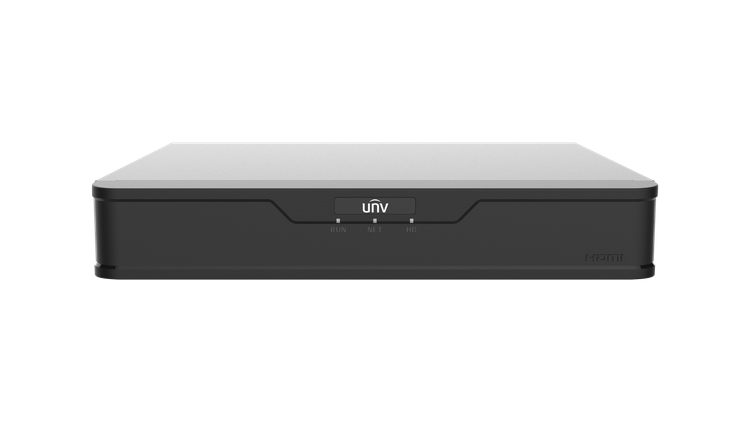

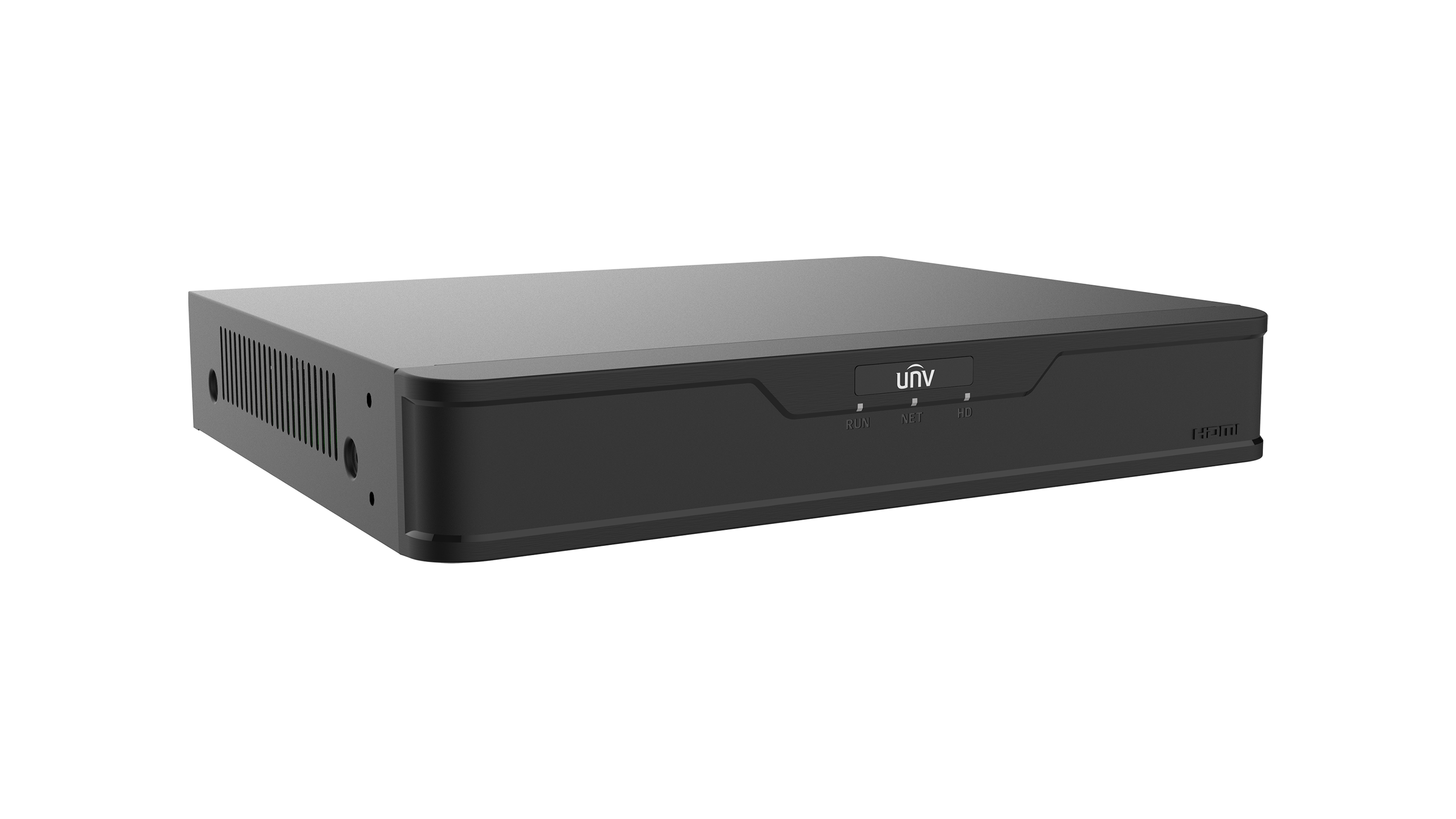

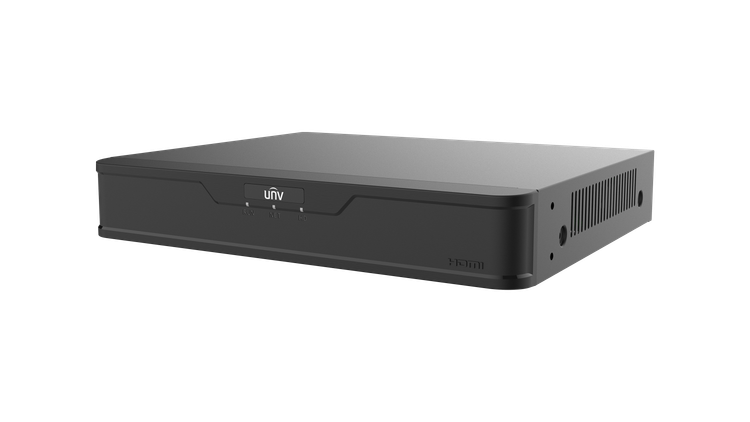

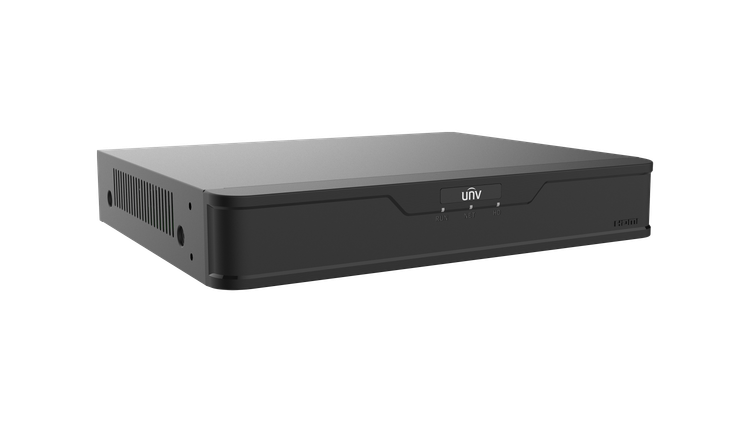

دستگاه ضبط ۴ کانال XVR مدل XVR301-04G3 برند یونی‌ویو (Uniview)

---

---

---



>>> برای مشاهده دیتاشیت محصول، کلیک کنید!. <<<



---

---

معرفی دستگاه XVR301-04G3 یونی‌ویو:

دستگاه ضبط XVR301-04G3 از برند معتبر یونی‌ویو (UNV) یک رکوردر ۴ کاناله با طراحی جمع‌وجور و قابلیت پشتیبانی از چندین فناوری رایج دوربین مداربسته است. این دستگاه برای پروژه‌هایی طراحی شده که در آن‌ها انعطاف‌پذیری در انتخاب دوربین اهمیت دارد؛ زیرا علاوه بر دوربین‌های آنالوگ  AHD، TVI، CVI و CVBS، امکان اتصال دوربین‌های تحت شبکه (IP)  را نیز فراهم می‌کند.

پشتیبانی از ضبط تا 5MP Lite، فشرده‌سازی H.265/H.264، تشخیص حرکت هوشمند UMD، صدای دوطرفه، پروتکل‌های ONVIF و RTSP، هارد تا 8 ترابایت و دسترسی شبکه، این مدل را به گزینه‌ای کاربردی برای سیستم‌های نظارتی کوچک و پروژه‌های در حال ارتقا تبدیل کرده است.

---

---

مشخصات فنی در یک نگاه

مشخصه	مشخصات
برند	Uniview
مدل	XVR301-04G3
نوع دستگاه	XVR
تعداد کانال آنالوگ	4 کانال
نوع ورودی آنالوگ	BNC
تعداد ورودی IP	2 کانال
حداکثر ورودی IP	تا 6 کانال
فناوری‌های آنالوگ	AHD / TVI / CVI / CVBS
حداکثر کیفیت ورودی AHD	5MP@20fps
حداکثر کیفیت ورودی TVI	5MP@20fps
حداکثر کیفیت ورودی CVI	5MP@20fps
کیفیت‌های ورودی دیگر	4MP@30fps / 1080P@30fps / 720P@30fps
فرمت فشرده‌سازی	H.265 / H.264
کیفیت ضبط	5MP Lite / 4MP Lite / 1080P / 720P / D1
ضبط 5MP Lite	12fps
ضبط 4MP Lite	15fps
ضبط 1080P	15fps
ضبط 720P	25fps
خروجی HDMI	1 کانال، حداکثر 1920×1080
خروجی VGA	1 کانال، حداکثر 1920×1080
نمایش همزمان HDMI/VGA	دارد
حالت‌های نمایش زنده	1 / 4 / 6 / 8 / 9 تصویر
ورودی صدا	1× RCA
خروجی صدا	1× RCA
صدای دوطرفه	1 کانال RCA
انتقال صدا روی کواکسیال	دارد، برای دوربین‌های TVI
دیکد آنالوگ	2×5MP Lite@12 / 2×4MP Lite@15 / 2×1080P@15
دیکد IP	1×4MP@30 / 2×1080P@30
Snapshot	FTP/Event، حداکثر 4 کانال
رزولوشن Snapshot	تا 704×576
Schedule Snapshot	پشتیبانی نمی‌شود
قابلیت هوشمند	Ultra Motion Detection (UMD)
تعداد کانال UMD	4 کانال
هشدار عمومی	Motion
هارد دیسک	1×SATA
حداکثر ظرفیت هارد	8TB
پهنای باند ورودی	16Mbps؛ تا 24Mbps پس از تبدیل کانال‌های آنالوگ
پهنای باند خروجی	48Mbps
رابط شبکه	1×RJ45، 10/100Mbps
پروتکل‌ها	TCP/IP / P2P / UPnP / DHCP / HTTP / HTTPS / DNS / DDNS / SMTP / NTP
ONVIF / RTSP	دارد
کاربران Remote	تا 128 کاربر
USB	2×USB 2.0
منبع تغذیه	DC 12V/2A
مصرف برق	≤8W بدون هارد
دمای کاری	10- تا 55+ درجه سانتی‌گراد
رطوبت کاری	≤90% بدون تقطیر
ابعاد	260 × 226 × 47 میلی‌متر
وزن بدون هارد	≤1.1 کیلوگرم
استانداردها	CE / FCC / UL / RoHS / WEEE

---

---

XVR چیست و XVR301-04G3 چه کاربردی دارد؟

XVR نوعی دستگاه ضبط تصویر است که امکان استفاده از چند فناوری مختلف دوربین مداربسته را در یک رکوردر فراهم می‌کند. این ویژگی باعث می‌شود XVR برای پروژه‌هایی که از دوربین‌های مختلف استفاده می‌کنند یا قصد ارتقای تدریجی سیستم خود را دارند، کاربرد زیادی داشته باشد.

XVR301-04G3 با چهار ورودی آنالوگ و امکان اتصال دوربین‌های IP، می‌تواند هم در پروژه‌های جدید و هم در جایگزینی دستگاه ضبط سیستم‌های قدیمی مورد استفاده قرار گیرد.

---

---

پشتیبانی از دوربین‌های AHD، TVI، CVI و CVBS

یکی از نقاط قوت اصلی این دستگاه، پشتیبانی از چهار فناوری متداول دوربین‌های آنالوگ یعنی AHD، TVI، CVI و CVBS است.

فناوری‌های AHD، TVI و CVI برای انتقال تصاویر با کیفیت بالا از طریق کابل کواکسیال طراحی شده‌اند، در حالی که CVBS بیشتر در سیستم‌های آنالوگ قدیمی مورد استفاده قرار می‌گیرد.

بنابراین اگر در یک پروژه دوربین‌هایی با فناوری‌های مختلف وجود داشته باشد، XVR301-04G3 می‌تواند انعطاف مناسبی برای مدیریت آن‌ها فراهم کند.

---

---

چهار ورودی BNC برای دوربین‌های آنالوگ

این مدل دارای 4 ورودی BNC برای اتصال دوربین‌های آنالوگ است.

BNC همان کانکتور رایجی است که در سیستم‌های دوربین مداربسته کواکسیال برای انتقال تصویر استفاده می‌شود. استفاده از این نوع ورودی باعث می‌شود دستگاه بتواند مستقیماً به زیرساخت‌های کواکسیال پروژه‌های آنالوگ متصل شود.

در نتیجه، برای ارتقای یک سیستم قدیمی، در بسیاری از موارد می‌توان از کابل‌کشی موجود استفاده کرد و تنها دستگاه ضبط را تعویض کرد؛ البته وضعیت کابل و کیفیت زیرساخت باید پیش از نصب بررسی شود.

---

---

پشتیبانی از دوربین‌های IP

XVR301-04G3 علاوه بر چهار کانال آنالوگ، از دوربین‌های IP نیز پشتیبانی می‌کند.

طبق مشخصات فنی، دستگاه دارای 2 کانال ورودی IP است و حداکثر ورودی IP آن تا 6 کانال اعلام شده است. این ویژگی به کاربر اجازه می‌دهد در کنار دوربین‌های آنالوگ، از دوربین‌های تحت شبکه نیز استفاده کند.

دوربین‌های IP تصاویر را به صورت دیجیتال و از طریق شبکه منتقل می‌کنند و معمولاً امکانات بیشتری برای توسعه و مدیریت شبکه‌ای سیستم در اختیار کاربر قرار می‌دهند.

---

---

کیفیت تصویر تا 5 مگاپیکسل

XVR301-04G3 از دوربین‌های AHD، TVI و CVI با کیفیت حداکثر 5MP@20fps پشتیبانی می‌کند.

همچنین کیفیت‌های 4MP@30fps، 1080P@30fps و 720P@30fps نیز توسط ورودی‌های آنالوگ دستگاه پشتیبانی می‌شوند.

مگاپیکسل نشان‌دهنده تعداد پیکسل‌های تصویر است. هرچه تعداد پیکسل بیشتر باشد، در شرایط مناسب امکان ثبت جزئیات بیشتری در تصویر وجود دارد؛ البته کیفیت لنز، سنسور، نور محیط و تنظیمات دوربین نیز در کیفیت واقعی تصویر تأثیر مستقیم دارند.

---

---

کیفیت و نرخ فریم ضبط

رزولوشن‌های قابل ضبط در XVR301-04G3 شامل 5MP Lite، 4MP Lite، 1080P، 720P و D1 است.

حداکثر نرخ فریم برای هر رزولوشن به این صورت اعلام شده است:

• 5MP Lite: 12 فریم بر ثانیه

• 4MP Lite: 15 فریم بر ثانیه

• 1080P: 15 فریم بر ثانیه

• 720P: 25 فریم بر ثانیه

FPS یا نرخ فریم مشخص می‌کند چند تصویر در هر ثانیه ذخیره شود. نرخ فریم بالاتر، نمایش روان‌تر حرکات را به همراه دارد، اما معمولاً حجم اطلاعات و فضای ذخیره‌سازی موردنیاز نیز افزایش پیدا می‌کند.

---

---

فشرده‌سازی H.265 و H.264

دستگاه از دو استاندارد فشرده‌سازی H.265 و H.264 پشتیبانی می‌کند.

وظیفه کدک ویدئویی این است که حجم اطلاعات تصویر را برای ذخیره‌سازی و انتقال کاهش دهد. این موضوع در سیستم‌های مداربسته اهمیت زیادی دارد، زیرا تصاویر چندین دوربین در طول شبانه‌روز حجم زیادی از اطلاعات تولید می‌کنند.

H.265 نسبت به H.264 نسل جدیدتری از فشرده‌سازی ویدئو محسوب می‌شود و در شرایط مناسب می‌تواند حجم داده و نیاز به پهنای باند را کاهش دهد؛ در نتیجه می‌تواند به استفاده بهینه‌تر از فضای هارد کمک کند.

---

---

خروجی HDMI و VGA با پشتیبانی از Full HD

برای مشاهده تصاویر، دستگاه به یک خروجی HDMI و یک خروجی VGA مجهز شده است.

هر دو خروجی از رزولوشن حداکثر 1920×1080 پشتیبانی می‌کنند و امکان استفاده همزمان از HDMI و VGA نیز وجود دارد.

کاربر می‌تواند دستگاه را به مانیتور یا تلویزیون متصل کرده و تصاویر دوربین‌ها را به صورت زنده مشاهده کند. حالت‌های نمایش زنده شامل 1، 4، 6، 8 و 9 تصویر است.

---

---

توان دیکد و پردازش تصاویر

توان دیکد یکی از مشخصات مهم هر دستگاه ضبط است؛ زیرا مشخص می‌کند رکوردر تا چه میزان می‌تواند تصاویر را پردازش و برای نمایش یا پخش آماده کند.

XVR301-04G3 در بخش آنالوگ از موارد زیر پشتیبانی می‌کند:

• 2 کانال 5MP Lite@12fps

• 2 کانال 4MP Lite@15fps

• 2 کانال 1080P@15fps

در بخش IP نیز امکان دیکد 1 کانال 4MP@30fps یا 2 کانال 1080P@30fps وجود دارد.

بنابراین هنگام انتخاب ترکیب دوربین‌ها باید ظرفیت پردازشی دستگاه نیز در کنار تعداد کانال‌ها و رزولوشن دوربین‌ها در نظر گرفته شود.

---

---

تشخیص حرکت هوشمند UMD

این دستگاه از قابلیت Ultra Motion Detection یا UMD پشتیبانی می‌کند و قابلیت هوشمند آن برای 4 کانال ارائه شده است.

تشخیص حرکت به دستگاه کمک می‌کند تغییرات حرکتی موجود در تصویر را شناسایی کند. این قابلیت می‌تواند برای ضبط بر اساس حرکت یا ایجاد هشدار مورد استفاده قرار گیرد.

استفاده از ضبط مبتنی بر حرکت می‌تواند در محیط‌هایی که بیشتر ساعات روز بدون فعالیت هستند، تعداد تصاویر غیرضروری را کاهش دهد و در نتیجه استفاده بهینه‌تری از فضای ذخیره‌سازی ایجاد کند.

---

---

صدای دوطرفه و انتقال صدا روی کواکسیال

XVR301-04G3 دارای یک ورودی و یک خروجی صوتی RCA است و از قابلیت Two-way Audio در یک کانال پشتیبانی می‌کند.

همچنین قابلیت انتقال صدا از طریق کابل کواکسیال برای دوربین‌های TVI سازگار وجود دارد.

صدای دوطرفه به سیستم اجازه می‌دهد در تجهیزات سازگار، علاوه بر دریافت صدای محیط، امکان ارسال صدا نیز فراهم شود. این قابلیت در برخی محیط‌های تجاری و نظارتی می‌تواند کاربردی باشد.

---

---

قابلیت Snapshot و ثبت تصاویر رویداد

این XVR از قابلیت ثبت تصاویر ثابت یا Snapshot نیز پشتیبانی می‌کند.

طبق مشخصات، امکان FTP/Event Snapshot برای 4 کانال با حداکثر رزولوشن 704×576 وجود دارد.

Snapshot در واقع ثبت یک فریم ثابت از تصویر است که می‌تواند برای ثبت تصویر مربوط به یک رویداد خاص یا ارسال تصویر به یک سرور FTP مورد استفاده قرار گیرد.

لازم است توجه شود که طبق دیتاشیت، Schedule Snapshot پشتیبانی نمی‌شود؛ بنابراین قابلیت ثبت Snapshot زمان‌بندی‌شده برای این مدل نباید در مشخصات فروشگاهی درج شود.

---

---

شبکه، P2P و دسترسی از راه دور

این دستگاه دارای یک پورت شبکه RJ45 با سرعت 10/100Mbps است و از مجموعه‌ای از پروتکل‌های شبکه مانند TCP/IP، P2P، UPnP، DHCP، HTTP، HTTPS، DNS، DDNS، SMTP و NTP پشتیبانی می‌کند.

پشتیبانی از P2P امکان برقراری ارتباط از راه دور را ساده‌تر می‌کند و کاربر می‌تواند در صورت فراهم بودن شرایط شبکه و تنظیمات لازم، به سیستم نظارتی از راه دور دسترسی داشته باشد.

طبق مشخصات فنی، دستگاه امکان پشتیبانی از حداکثر 128 کاربر Remote را دارد.

---

---

پهنای باند ورودی و خروجی

پهنای باند در دستگاه‌های ضبط شبکه‌ای اهمیت زیادی دارد؛ زیرا دوربین‌های IP برای ارسال تصاویر به ظرفیت مشخصی از شبکه نیاز دارند.

پهنای باند ورودی اعلام‌شده برای XVR301-04G3 برابر با 16Mbps است که پس از تبدیل تمام کانال‌های آنالوگ، می‌تواند تا 24Mbps افزایش پیدا کند.

پهنای باند خروجی دستگاه نیز 48Mbps اعلام شده است.

این اعداد هنگام طراحی سیستم اهمیت دارند و باید با تعداد دوربین‌های IP، رزولوشن و بیت‌ریت آن‌ها هماهنگ شوند تا بار شبکه از ظرفیت دستگاه فراتر نرود.

---

---

هارد دیسک و ظرفیت ذخیره‌سازی

XVR301-04G3 دارای یک رابط SATA برای نصب هارد دیسک است و از ظرفیت حداکثر 8 ترابایت برای هر هارد دیسک پشتیبانی می‌کند.

البته ظرفیت هارد به تنهایی مشخص نمی‌کند چند روز تصاویر ذخیره خواهند شد. تعداد دوربین‌ها، رزولوشن، FPS، بیت‌ریت، میزان حرکت در محیط و نوع فشرده‌سازی همگی روی مدت زمان آرشیو تأثیر دارند.

بنابراین برای محاسبه دقیق مدت نگهداری تصاویر باید ظرفیت هارد بر اساس مشخصات واقعی سیستم محاسبه شود.

---

---

هشدارها و تشخیص خطا

این دستگاه علاوه بر هشدار تشخیص حرکت، امکان اعلام وضعیت‌های غیرعادی مختلف را نیز دارد.

از جمله هشدارهای قابل پشتیبانی می‌توان به موارد زیر اشاره کرد:

• تداخل IP یا IP Conflict

• قطع شدن شبکه

• Offline شدن هارد

• خطای هارد

• دسترسی غیرمجاز

• کمبود فضای هارد

• پر شدن هارد

• خطای ضبط

• خطای Snapshot

این قابلیت‌ها کمک می‌کنند کاربر یا مدیر سیستم از مشکلات احتمالی تجهیزات مطلع شود و بتواند سریع‌تر نسبت به رفع آن‌ها اقدام کند.

---

---

رابط‌های ارتباطی، مصرف برق و شرایط محیطی

XVR301-04G3 دارای 2 پورت USB 2.0 در پنل پشتی است و از منبع تغذیه DC 12V/2A استفاده می‌کند.

مصرف برق دستگاه بدون هارد حداکثر 8 وات اعلام شده است که برای یک رکوردر 4 کاناله مقدار نسبتاً پایینی محسوب می‌شود.

محدوده دمای کاری دستگاه از 10- تا 55+ درجه سانتی‌گراد و رطوبت کاری آن حداکثر 90 درصد بدون تقطیر است.

ابعاد دستگاه 260 × 226 × 47 میلی‌متر و وزن آن بدون هارد حداکثر 1.1 کیلوگرم اعلام شده است.

---

---

جمع‌بندی؛ XVR301-04G3 برای چه پروژه‌هایی مناسب است؟

XVR301-04G3 یونی‌ویو یک دستگاه ضبط 4 کاناله انعطاف‌پذیر است که برای پروژه‌هایی طراحی شده که در کنار تعداد محدود دوربین، به پشتیبانی از فناوری‌های مختلف نیاز دارند.

پشتیبانی از AHD، TVI، CVI، CVBS و IP، کیفیت ورودی تا 5MP، ضبط 5MP Lite، فشرده‌سازی H.265/H.264، قابلیت UMD، صدای دوطرفه، پشتیبانی از ONVIF و RTSP، دسترسی شبکه و نصب هارد تا 8TB، مجموعه‌ای از قابلیت‌های کاربردی را در اختیار کاربر قرار می‌دهد.

این دستگاه می‌تواند انتخاب مناسبی برای منازل، فروشگاه‌ها، دفاتر، کارگاه‌ها و پروژه‌های کوچک نظارت تصویری باشد؛ به‌خصوص در پروژه‌هایی که قرار است سیستم آنالوگ موجود حفظ شود اما امکان استفاده از دوربین‌های IP نیز در آینده وجود داشته باشد.

از طرف دیگر، وجود پهنای باند ورودی 16Mbps و ظرفیت مشخص پردازش IP نشان می‌دهد که هنگام طراحی سیستم باید تعداد، رزولوشن و بیت‌ریت دوربین‌های IP با توان دستگاه هماهنگ انتخاب شوند. در نتیجه، انتخاب صحیح دوربین‌ها در کنار این XVR اهمیت زیادی دارد و می‌تواند عملکرد نهایی سیستم را به شکل محسوسی بهبود دهد.

---

---

---
