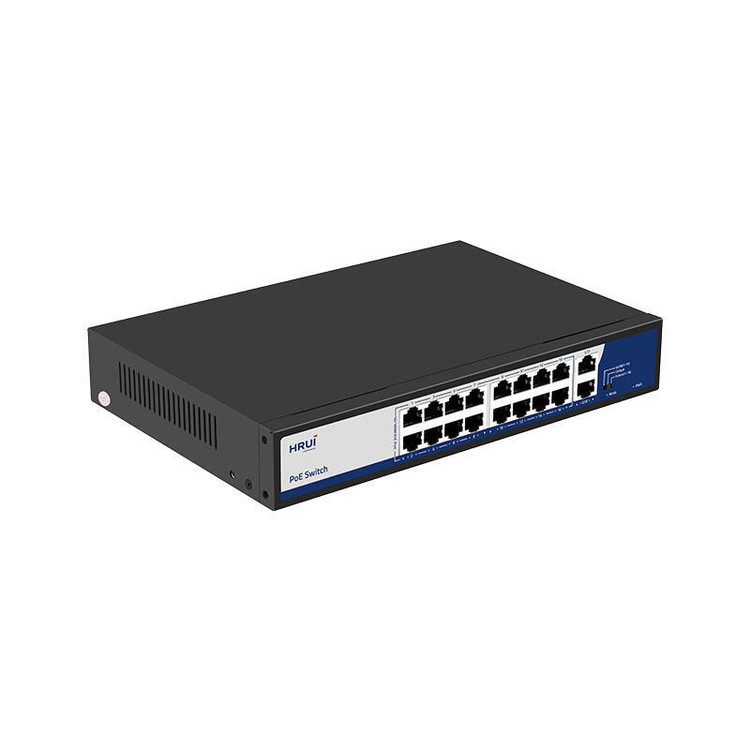

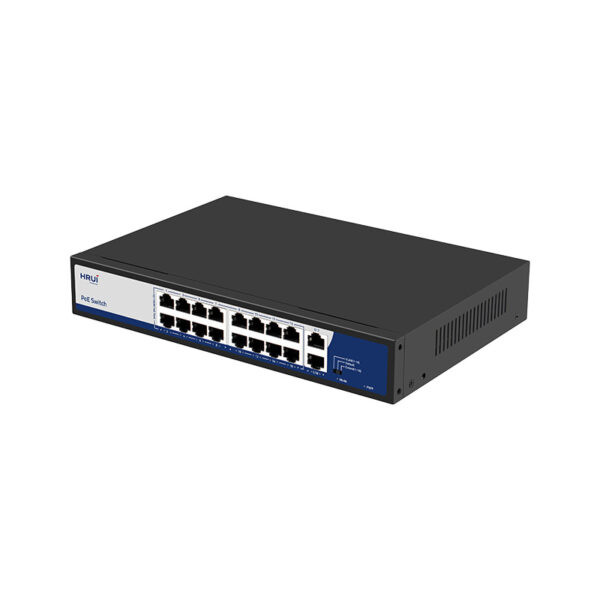

سوییچ شبکه 16 پورت PoE مدل HR902-AF-162G-300 برند اچ‌.ار‌.یو‌.ای (HRUI)

سوئیچ 16 پورت شبکه PoE برند HRUI مدل HR902-AF-162G-300

---

---

---



!  --->->-> برای مشاهده دیتاشیت محصول، کلیک کنید! <-<-<---  !



---

---

---

معرفی محصول:

این سوئیچ با 16 پورت PoE 10/100Mbps و 2 پورت آپلینک گیگابیت، برای اتصال و تغذیه دستگاه‌هایی مانند دوربین‌های مداربسته IP، تلفن‌های VoIP، اکسس پوینت‌های بی‌سیم و سایر دستگاه‌های تحت شبکه که نیاز به PoE دارند، طراحی شده است. قابلیت نصب در رک، پشتیبانی از VLAN، SFP (که باید در جزئیات بررسی شود) و Extend، آن را به گزینه‌ای انعطاف‌پذیر برای محیط‌های اداری، تجاری و امنیتی تبدیل می‌کند.

---

---

رابط‌های ورودی و خروجی (I/O Ports)

این بخش به تشریح انواع پورت‌های موجود بر روی سوئیچ و عملکرد هر یک می‌پردازد.

• پورت‌های اترنت PoE: 16 عدد پورت از نوع 10/100M PoE که وظیفه انتقال داده و تغذیه دستگاه‌های سازگار با PoE را بر عهده دارند.
• پورت‌های آپلینک (Uplink Ports): 2 عدد پورت Gigabit RJ45 که امکان اتصال سوئیچ به شبکه‌های بالاتر (مانند روتر یا سوئیچ مرکزی) با سرعت گیگابیت را فراهم می‌کنند.
• منبع تغذیه (Power Input): پشتیبانی از ورودی برق AC در بازه 100 تا 240 ولت با فرکانس 50/60 هرتز، که امکان استفاده در مناطق مختلف را فراهم می‌آورد.

---

---

مشخصات عملکردی و فنی (Performance Specs)

در اینجا به پارامترهای کلیدی که بازدهی و قابلیت‌های فنی سوئیچ را تعیین می‌کنند، می‌پردازیم.

• ظرفیت سوئیچینگ (Switching Capacity/Bandwidth): 7.2 گیگابیت بر ثانیه (Gbps). این مقدار نشان‌دهنده حداکثر توانایی سوئیچ در جابجایی ترافیک بین پورت‌های آن است.
• نرخ ارسال بسته‌ها (Packet Forwarding Rate): 5.35 میلیون بسته در ثانیه (Mpps). این معیار، تعداد بسته‌هایی را که سوئیچ می‌تواند در هر ثانیه پردازش و ارسال کند، نشان می‌دهد.
• حافظه بافر بسته‌ها (Package Cache/Buffer): 1.5 مگابیت (Mbit). این بافر برای ذخیره موقت بسته‌های داده قبل از ارسال استفاده می‌شود و به جلوگیری از ازدحام در شبکه کمک می‌کند.
• جدول آدرس MAC (MAC Address Table): 2K (2048). این جدول، آدرس‌های MAC دستگاه‌های متصل را ذخیره می‌کند تا سوئیچ بتواند بسته‌ها را به مقصد صحیح هدایت کند.
• پشتیبانی از فریم‌های جامبو (Jumbo Frames): تا 9216 بایت. این قابلیت به انتقال کارآمدتر داده‌های حجیم کمک می‌کند.
• حالت انتقال (Forwarding Mode): Store and Forward. سوئیچ قبل از ارسال هر بسته، آن را به طور کامل دریافت و بررسی می‌کند تا از صحت آن اطمینان حاصل شود.
• میانگین زمان بین خرابی‌ها (MTBF): 100,000 ساعت. این شاخص، طول عمر مورد انتظار سوئیچ در شرایط عملیاتی نرمال را نشان می‌دهد.

---

---

استانداردها و پروتکل‌های پشتیبانی شده (Standards & Protocols)

این بخش جزئیات مربوط به استانداردهایی که سوئیچ از آن‌ها پیروی می‌کند را مشخص می‌کند.

پروتکل‌های شبکه:

• IEEE802.3 (Ethernet)
• IEEE802.3u (Fast Ethernet)
• IEEE802.3ab (Gigabit Ethernet)
• IEEE802.3x (Flow Control) - برای مدیریت جریان داده و جلوگیری از بسته‌های گمشده.

پروتکل‌های PoE:

• IEEE802.3af: استاندارد پایه برای تغذیه PoE تا 15.4 وات برای هر پورت.
• IEEE802.3at: استاندارد پیشرفته‌تر (PoE+) که تا 30 وات برای هر پورت را پشتیبانی می‌کند.

استانداردهای رسانه شبکه (Network Medium Standards):

• 10BASE-T: نیازمند کابل Cat 3, 4, 5 UTP با حداکثر فاصله 100 متر.
• 100BASE-TX: نیازمند کابل Cat5 یا بالاتر UTP با حداکثر فاصله 100 متر.
• 1000Base-TX (Gigabit Ethernet): نیازمند کابل Cat5 یا بالاتر UTP/STP با حداکثر فاصله 100 متر.

---

---

گواهینامه‌ها و تأییدیه‌ها (Certifications)

در این قسمت، مدارک و تأییدیه‌هایی که نشان‌دهنده انطباق سوئیچ با استانداردهای کیفی و ایمنی هستند، ذکر شده‌اند.

• گواهینامه‌های ایمنی: CE (استاندارد اروپا)، FCC (سازمان ارتباطات فدرال آمریکا)، RoHS (محدودیت مواد خطرناک).

---

---

شرایط محیطی عملیاتی (Environmental Conditions)

این بخش به بررسی محدودیت‌های دمایی و رطوبتی برای عملکرد صحیح و طول عمر سوئیچ می‌پردازد.

• دمای کاری (Operating Temperature): از -10 درجه سانتی‌گراد تا 50+ درجه سانتی‌گراد.
• دمای ذخیره‌سازی (Storage Temperature): از -40 درجه سانتی‌گراد تا 70+ درجه سانتی‌گراد.
• رطوبت کاری (Operating Humidity): 10% تا 90% (بدون میعان).
• رطوبت ذخیره‌سازی (Storage Humidity): 5% تا 95% (بدون میعان).

---

---

مشخصات فیزیکی و ابعاد (Physical Features & Dimensions)

در این قسمت، جزئیات مربوط به ابعاد، وزن و طراحی فیزیکی سوئیچ و بسته‌بندی آن ارائه می‌شود.

• ابعاد محصول (Product Dimensions): 268 میلی‌متر (طول) × 181 میلی‌متر (عرض) × 44 میلی‌متر (ارتفاع).
• ابعاد بسته‌بندی (Packaging Dimensions): 312 × 262 × 84 میلی‌متر.
• وزن خالص (Net Weight - N.W): 1.29 کیلوگرم (برای مدل 200W) / 1.44 کیلوگرم (برای مدل 300W).
• وزن ناخالص (Gross Weight - G.W): 1.77 کیلوگرم (برای مدل 200W) / 1.92 کیلوگرم (برای مدل 300W).

---

---

اطلاعات بسته‌بندی و محتویات (Packing Info & Contents)

این بخش جزئیات مربوط به کارتن مادر و اقلام موجود در بسته‌بندی اصلی سوئیچ را شرح می‌دهد.

• ابعاد کارتن (Carton MEAS): 540 × 435 × 332 میلی‌متر.
• تعداد در هر کارتن (Packing Quantity): 10 عدد.
• وزن کل کارتن (Packing Weight): 18.7 کیلوگرم (برای مدل 200W) / 20.2 کیلوگرم (برای مدل 300W).

لیست اقلام بسته‌بندی (Packing List):

• سوئیچ: 1 عدد
• سیم برق: 1 عدد
• دفترچه راهنمای کاربر: 1 عدد
• گواهی‌نامه: 1 عدد
• براکت‌های نصب در رک: 1 جفت

---

---

توان مصرفی و خروجی PoE (Power Consumption & PoE Output)

در این قسمت، میزان مصرف برق خود سوئیچ و همچنین حداکثر توان قابل ارائه به دستگاه‌های متصل از طریق PoE مشخص می‌شود.

ولتاژ منبع تغذیه (Power Voltage):

• ولتاژ ورودی: AC 100-240 ولت.
• خروجی آداپتور (بسته به مدل): 52V 3.8A (برای مدل 200W PoE) / 52V 5.76A (برای مدل 300W PoE).

توان مصرفی (Power):

• توان خود سوئیچ (Product Power Consumption): حداکثر 10 وات. این میزان مصرف برق خود دستگاه است و به توان PoE اضافه می‌شود.

توان کلی PoE (Total PoE Power Budget):

• حداکثر 180 وات (برای مدل 200W).
• حداکثر 280 وات (برای مدل 300W). این حداکثر توانی است که تمام پورت‌های PoE به طور همزمان می‌توانند ارائه دهند.

---

---

نشانگرهای LED و وضعیت (LED Indicators & Status)

این بخش به تشریح معنای چراغ‌های LED روی سوئیچ و وضعیت‌های مختلف آن‌ها می‌پردازد.

LEDها:

PWR (Power Supply):

• روشن: منبع تغذیه سوئیچ فعال است.
• خاموش: منبع تغذیه قطع است.

Mode (DIP Switch Indicator):

• روشن: سوئیچ در حالت VLAN (Port Isolation) قرار دارد.
• خاموش: سوئیچ در حالت Default (عادی) قرار دارد.
• چشمک‌زن: سوئیچ در حالت Extend (افزایش برد) قرار دارد.

1-18 Green Light (Link & Data):

• روشن: اتصال فیزیکی (Link) برقرار است.
• خاموش: اتصال فیزیکی قطع است.
• چشمک‌زن: داده در حال انتقال (Data Activity) است.

---

---

حالت‌های عملکرد سوئیچ (DIP Switch Modes: VLAN / Default / Extend)

این بخش به توضیح عملکرد سه حالت اصلی قابل تنظیم توسط سوئیچ DIP می‌پردازد که انعطاف‌پذیری سوئیچ را افزایش می‌دهد.

حالت VLAN (Port Isolation Mode):

• عملکرد: در این حالت، پورت‌های 1 تا 16 (پورت‌های PoE) قادر به برقراری ارتباط مستقیم با یکدیگر نیستند. آن‌ها فقط می‌توانند با پورت‌های آپلینک (Uplink Ports) ارتباط برقرار کنند.
• کاربرد: این حالت برای افزایش امنیت در شبکه‌های دوربین مداربسته یا دستگاه‌هایی که نباید مستقیماً با هم در ارتباط باشند، ایده‌آل است.

حالت Default (Normal Mode):

• عملکرد: این حالت، عملکرد عادی سوئیچ است. تمام پورت‌ها (PoE و Uplink) می‌توانند آزادانه با یکدیگر ارتباط برقرار کنند.
• مشخصات انتقال: فاصله انتقال داده تا 100 متر با نرخ تطبیقی 10M / 100M.

حالت Extend (Link Extension Mode):

• عملکرد: این حالت برای افزایش برد انتقال برق PoE و داده طراحی شده است.

مشخصات انتقال:

• برد انتقال: فاصله تا 250 متر برای پورت‌های 1 تا 16.
• نرخ انتقال داده: به 10M کاهش می‌یابد.
• کاربرد: مناسب برای محیط‌هایی که نیاز به پوشش PoE و اتصال داده در فواصل طولانی‌تر از 100 متر دارند، مانند محوطه‌های بزرگ یا انبارها.

---

---

جمع‌بندی و نکات کلیدی:

• توان PoE بالا: مدل 300W توان خروجی PoE قابل توجهی (تا 280 وات) را ارائه می‌دهد که برای تغذیه تعداد زیادی دستگاه PoE مناسب است.
• انعطاف‌پذیری حالت‌ها: قابلیت انتخاب بین حالت‌های VLAN، Default و Extend، این سوئیچ را برای سناریوهای مختلف شبکه‌ای (امنیتی، عادی، برد بلند) کارآمد می‌سازد.
• سرعت پورت‌های PoE: لازم به ذکر است که پورت‌های PoE از نوع 10/100Mbps هستند، در حالی که پورت‌های آپلینک گیگابیت هستند. این موضوع در طراحی شبکه و انتخاب دستگاه‌های نهایی باید مد نظر قرار گیرد.
• عدم ذکر SFP: با توجه به اطلاعات موجود، به نظر می‌رسد این مدل فاقد پورت SFP است و دو پورت آپلینک RJ45 گیگابیت دارد. اگر نیاز به اتصال فیبر نوری دارید، باید مدل دیگری را بررسی کنید.


---

---

---
