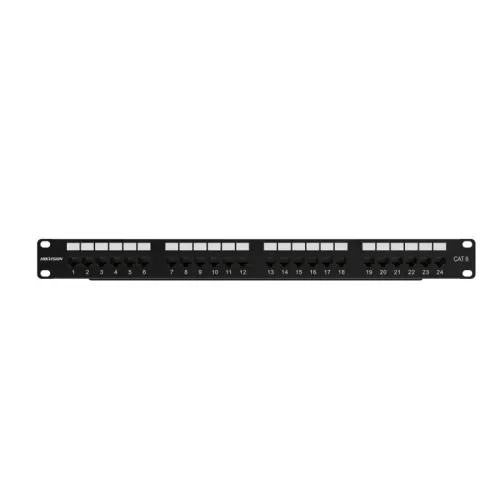

پچ پنل 24 پورت Cat6 بدون شیلد مدل DS-1CP6U24-1U - کیفیت بالای انتقال دیتا

Hikvision DS-1CP6U24-1U Cat6 Unshielded 24-Port Patch Panel
برند:HIK-Vision
4,990,000
مشخصات

مدل

DS-1CP6U24-1U

نوع

CAT6 UTP با 24 پورت (بدون شیلد)

ارتغاع

1U

بدنه

ساختار فلزی استاندارد برای قفسه رک ۱۹ اینچ

استاندارد

مطابق یا بهتر از ISO/IEC 11801 Class E و ANSI/TIA-568.2-D Category 6

پهنای باند پشتیبانی شده

تا ۲۵۰ مگاهرتز

نوع کابل قابل پشتیبانی

کابل شبکه Unshielded (UTP)

مقاومت تماس حداکثر

≤ ۲۰ میلی‌اهم

ضخامت هادی (Conductor Gauge)

مناسب برای سیم‌های جامد یا رشته‌ای با ضخامت ۲۲ تا ۲۴ AWG

ظرفیت جریان

۱٫۵ آمپر در دمای ۲۰ درجه سانتی‌گراد

مقاومت عایق

حداقل ۵۰۰ مگ‌اهم

ولتاژ مقاومت دی‌الکتریک

بین سطح رسانا (conductive surface) و بدنه: ۱۰۰۰ ولت RMS، ۶۰ هرتز <br> بین تماس به تماس: همین مقدار ۱۰۰۰ ولت RMS

ابعاد

ارتفاع: ۴۴٫۰۰ میلی‌متر/عرض: ۴۸۲٫۶۰ میلی‌متر/عمق پنل: ۳۱٫۷۲ میلی‌متر/عمق با براکت: ۹۲ میلی‌متر

چرخه عمر مکانیکی (Plug-to-Jack)

≥ ۷۵۰ بار اتصال و قطع

دمای عملکرد

از –۱۰ تا +۶۰ درجه سانتی‌گراد

وزن

۸۳۰ گرم

دمای نگهداری

از –۴۰ تا +۶۸ درجه سانتی‌گراد

رطوبت نسبی مجاز

بین ۱۰٪ تا ۹۰٪ RH

مقاومت اشتعال

رتبه UL 94 V-0

توضیحات

🔧 ویژگی‌ها و امکانات کاربردی

* طراحی Universal به طوری که پچ‌پنل به صورت سازگار با استانداردهای TIA-568A و TIA-568B برچسب خورده است، یعنی می‌تونی سیم‌بندی مطابق هر دو استاندارد انجام بدی.

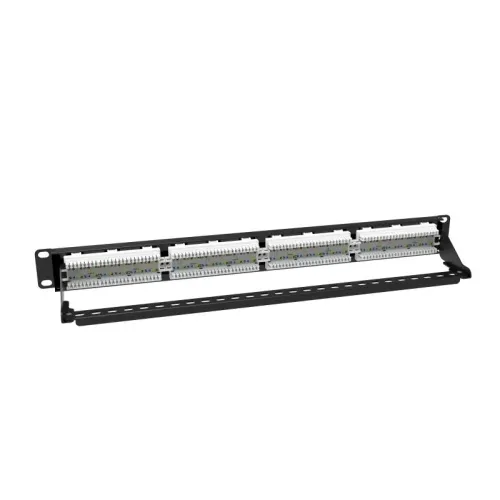

* استفاده از ابزار 110 Block برای ترمینیشن کابل‌ها

* طراحی Press-Fit (وصل کردن بدون نیاز به لحیم‌کاری) که سازگار با محیط زیست است و عملیات نصب رو ساده‌تر می‌کنه.

* دارای قابلیت جدا کردن سیم‌ها (Separate wire peak) برای سهولت در مرتب‌سازی و تشخیص سیم‌ها هنگام کابل‌کشی

* براکت خم‌شونده (folding bracket) برای کاهش فضای بسته‌بندی و تسهیل نصب

* طراحی جهت استخراج از جلو (Forward extraction) از کابینت برای دسترسی و تعمیر آسان‌تر

* سفید بودن چاپ (white silk screen) برای علامت‌گذاری آسان پورت‌ها و ترتیب وایرینگ

* طراحی خاص برای محافظت از برد (PCB) در مقابل آسیب هنگام کار کردن



✅ مزایا و معایب و نکات استفاده

** مزایا

* مطابقت با استاندارد Cat6 و عملکرد بالا (تا ۲۵۰ مگاهرتز) => مناسب شبکه‌های گیگابیت و حتی ظرفیت بیشتر.

* طراحی خوب برای نصب و نگهداری آسان، خصوصاً در رک‌ها و مرکز داده‌ها.

* جنس و متریال مناسب که دوام خوبی دارد (فلز سرد، تماس طلایی).

* امکاناتی مثل براکت خم‌شونده و طراحی Press-Fit کمک می‌کنن نصب راحت‌تر باشه.

* پشتیبانی از هر دو استاندارد سیم‌بندی A و B.

** معایب / محدودیت‌ها

* چون UTP است، در محیط‌هایی با تداخل الکترومغناطیسی زیاد ممکن نیاز به شیلد یا کابل STP باشی.

* جریان مناسب ۱٫۵ آمپر است — اگر بخوای برق از طریق کابل (Power over Ethernet) زیاد بکشی، باید محاسبه کنی که جریان مجاز کافی باشه.

* عمق پنل با براکت نسبتاً زیاد است (۹۲ میلی‌متر) که ممکنه در رک‌هایی با فضای محدود چالش ایجاد کنه.

* عملیات ترمینیشن—اگر دقت نداشته باشی، نویز یا اتصال ضعیف پیش میاد، مخصوصاً در کابل‌های بلند.
