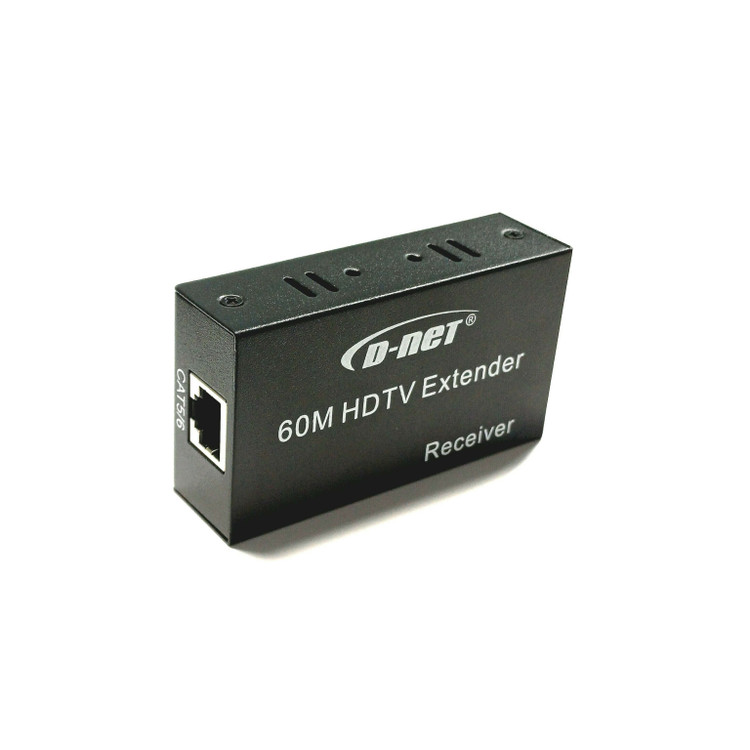

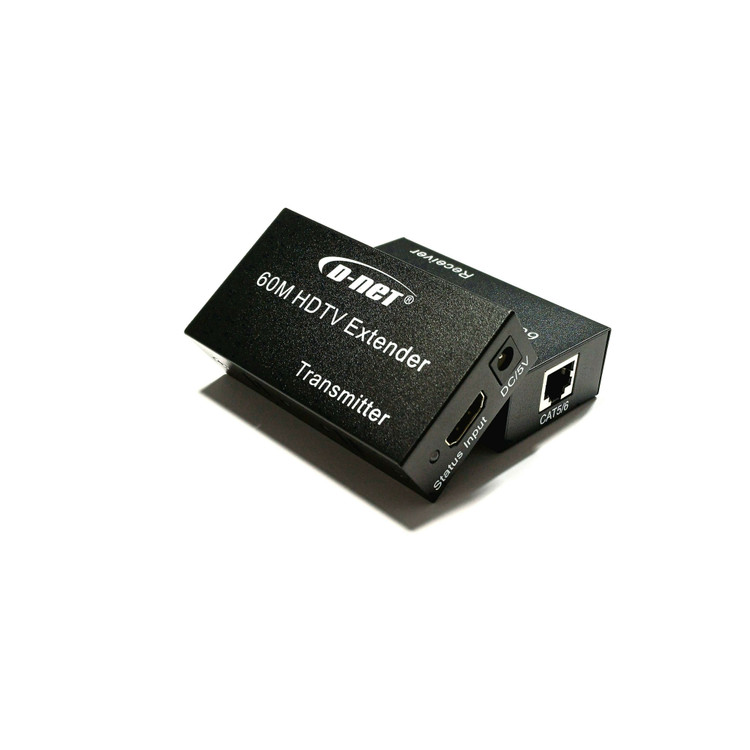

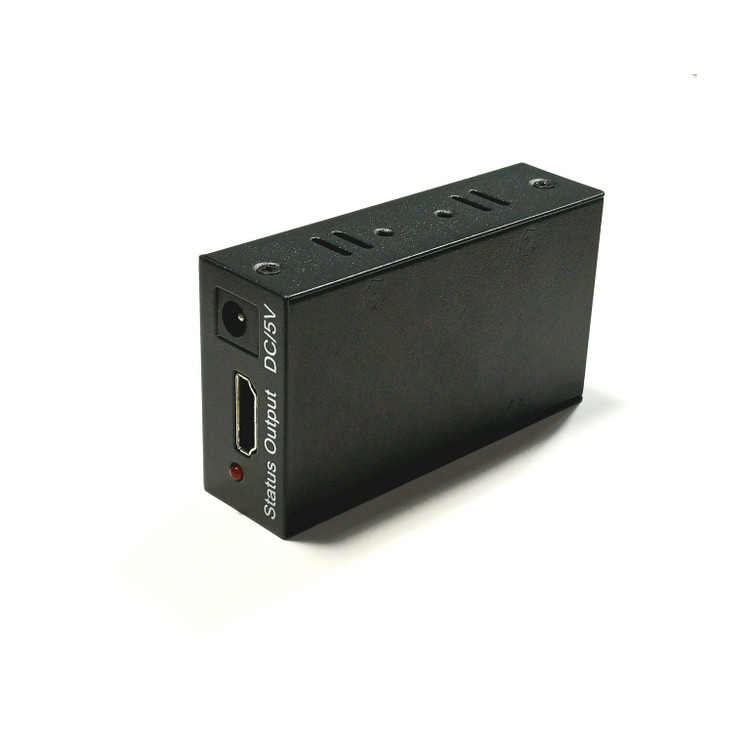

اکستندر HDMI برند دی نت(D-net) طول 60 متر

افزایش دهنده تصویر برند D-net مدل 60 متری HDTV Extender (TX/RX با کابل Cat6)

معرفی محصول:

در عصر حاضر که محتوای بصری با کیفیت بالا، از جمله ویدئوهای 4K، به استانداردی غالب تبدیل شده است، چالش انتقال این سیگنال‌ها در فواصل طولانی بدون افت کیفیت، امری اساسی است. کابل‌های استاندارد HDMI یا HDTV، معمولاً در فواصل بیش از ۱۰ تا ۱۵ متر دچار افت سیگنال و کاهش کیفیت می‌شوند. افزایش دهنده تصویر HDTV مدل 60 متری از برند D-net، پاسخی نوآورانه به این محدودیت است. این سیستم با بهره‌گیری از زیرساخت کابل‌های شبکه (Ethernet) و تکنولوژی‌های پیشرفته انتقال سیگنال، امکان انتقال تصویر با وضوح 3840x2160 پیکسل در 30 هرتز را تا فاصله ۶۰ متر فراهم می‌آورد. در این راهنمای فنی، به تشریح جزئیات این محصول و فناوری پشت آن می‌پردازیم.

---

معرفی و اصول عملکرد HDTV Extender:

HDTV Extender چیست و چگونه کار می‌کند؟

HDTV Extender سیستمی است که وظیفه انتقال سیگنال‌های صوتی و تصویری با کیفیت بالا (مانند HDMI یا HDTV) را از یک منبع (مانند کامپیوتر، پخش‌کننده بلوری، کنسول بازی) به یک نمایشگر (مانیتور، تلویزیون، پروژکتور) در فواصل دورتر از محدودیت کابل‌های استاندارد، بر عهده دارد.

سیستم D-net مدل 60 متری از دو واحد اصلی تشکیل شده است:

• واحد فرستنده (TX - Transmitter): این واحد به پورت خروجی منبع سیگنال (مثلاً خروجی HDMI لپ‌تاپ) متصل می‌شود. وظیفه آن دریافت سیگنال ویدئویی و صوتی، فشرده‌سازی و تبدیل آن به فرمتی مناسب برای انتقال از طریق کابل شبکه است.
• واحد گیرنده (RX - Receiver): این واحد به نمایشگر مقصد متصل می‌شود. وظیفه آن دریافت سیگنال از طریق کابل شبکه، بازگردانی آن به فرمت اصلی HDTV و ارسال به نمایشگر است.

این دو واحد توسط یک کابل شبکه (مانند Cat5e یا Cat6) به یکدیگر متصل می‌شوند. استفاده از کابل شبکه به جای کابل‌های ضخیم و گران‌قیمت HDTV، انعطاف‌پذیری بالایی در نصب ایجاد کرده و امکان عبور آسان از داکت‌ها و لوله‌های برق را فراهم می‌کند.

---

مشخصات فنی و قابلیت‌های پیشرفته:

الف) پشتیبانی از استانداردهای نوین تصویر:

• HDTV 1.4b Support: این دستگاه با استاندارد HDTV 1.4b سازگار است که خود شامل پشتیبانی از استانداردهای اولیه HDMI نیز می‌شود. این استاندارد برای انتقال محتوای با کیفیت بالا ضروری است.
• رزولوشن 3840x2160p/30Hz: بالاترین وضوح تصویری که این دستگاه پشتیبانی می‌کند، 4K (Ultra HD) با نرخ تازه‌سازی 30 فریم بر ثانیه است. این رزولوشن، تصویری با جزئیات فوق‌العاده دقیق و وضوح چهار برابر Full HD (1080p) ارائه می‌دهد که برای کاربردهای حرفه‌ای، نمایش محتوای سینمایی و بازی‌های خاص ایده‌آل است. (support highest video resolution 3840*2160p/30Hz)

ب) پهنای باند و نرخ انتقال داده:

• 3x3.4Gbps Data Rate & 340MHz TMD Clock: این مشخصات نشان‌دهنده پهنای باند بسیار بالای دستگاه است. نرخ انتقال داده 3.4Gbps برای هر کانال رنگی (قرمز، سبز، آبی) در مجموع 10.2Gbps را فراهم می‌کند که برای انتقال سیگنال 4K@30Hz با عمق رنگ استاندارد کاملاً کافی است. فرکانس بالای کلاک (340MHz) نیز به پردازش سریع و بدون تأخیر سیگنال کمک می‌کند. (support 3*3.4Gbps data rate and TMD sclock up to 340MHz)

ج) عمق رنگ (Deep Color):

• 8/10/12-bit Deep Color Support: عمق رنگ به تعداد بیت‌های اختصاص داده شده به هر مؤلفه رنگی (قرمز، سبز، آبی) اشاره دارد. پشتیبانی از 8 بیت (استاندارد)، 10 بیت (برای نمایش طیف رنگی وسیع‌تر و کاهش پدیده‌ی banding) و حتی 12 بیت، این دستگاه را قادر می‌سازد تا طیف رنگی بسیار گسترده‌تر و سایه‌روشن‌های دقیق‌تری را نمایش دهد، که نتیجه آن تصاویری زنده‌تر و طبیعی‌تر است. (support 8/10/12 bit deep color)

د) مدیریت کابل‌های ورودی/خروجی:

• AWG26 HDTV Standard Cable: دستگاه به گونه‌ای طراحی شده است که با کابل‌های استاندارد HDTV با گیج AWG26 (که نشان‌دهنده ضخامت استاندارد کابل است) تا فاصله 10 متر برای ورودی (از منبع به TX) و 10 متر برای خروجی (از RX به نمایشگر) به خوبی کار کند. این بدان معناست که در فواصل کوتاه، همچنان می‌توانید از کابل‌های HDTV مرسوم استفاده کنید. (support AWG26 HDTV standard cable, input up to 10 metres, output up to 10 metres)

ه) قابلیت افزایش برد با کابل شبکه:

• Signal Transmission over Cat5e/Cat6 up to 60m: این کلیدی‌ترین ویژگی دستگاه است. با استفاده از یک کابل شبکه Cat5e و به خصوص Cat6 (که به دلیل داشتن شیلدینگ بهتر و زوج‌های به هم تابیده‌تر، سیگنال را با کیفیت بالاتری منتقل می‌کند)، می‌توان فاصله بین واحد فرستنده (TX) و گیرنده (RX) را تا 60 متر افزایش داد. این امر، انعطاف‌پذیری فوق‌العاده‌ای در طراحی سیستم‌های صوتی و تصویری فراهم می‌کند. (signal transmission: By using single cat5e or cat6e (recommended) cable instead of HDTV cable, it can extend the distance up to 60 meters between TX and RX.)

و) نیاز به تغذیه خارجی:

• DC 5V/1A Power Supply: برخلاف برخی از اکستندرها که برق خود را از پورت HDMI/HDTV تامین می‌کنند، این مدل برای تضمین پایداری سیگنال در فواصل طولانی، نیاز به یک منبع تغذیه خارجی 5 ولت با جریان 1 آمپر دارد. این آداپتور معمولاً به همراه دستگاه ارائه می‌شود و باید به واحد TX و RX متصل گردد (بسته به مدل، ممکن است فقط به یکی از واحدها یا هر دو نیاز باشد). (need DC5V/1A power supply)

---

مزایا و کاربردهای تخصصی:

• انتقال تصویر 4K بدون افت کیفیت: تضمین وضوح و جزئیات تصویر در فواصل طولانی.
• کاهش هزینه‌های کابل‌کشی: استفاده از کابل شبکه ارزان‌تر و در دسترس‌تر به جای کابل‌های HDMI بلند و گران‌قیمت.
• انعطاف‌پذیری در نصب: امکان عبور آسان کابل شبکه از مسیرهای دشوار و محدود.
• کاربردهای صنعتی و تجاری: ایده‌آل برای تابلوهای تبلیغاتی دیجیتال، سیستم‌های نظارتی پیشرفته، سالن‌های کنفرانس بزرگ، استادیوم‌ها، و هر مکانی که نیاز به توزیع سیگنال 4K در مقیاس وسیع دارد.
• منازل هوشمند و سینمای خانگی: انتقال سیگنال از اتاق تجهیزات به تلویزیون یا پروژکتور در طبقات دیگر یا فواصل دور.

---

جمع‌بندی:

افزایش دهنده تصویر D-net مدل 60 متری HDTV Extender، راه‌حلی قدرتمند و مقرون‌به‌صرفه برای غلبه بر محدودیت‌های فیزیکی کابل‌های انتقال تصویر استاندارد است. این سیستم با پشتیبانی از رزولوشن 4K@30Hz، عمق رنگ بالا و قابلیت انتقال سیگنال تا 60 متر از طریق کابل شبکه، گزینه‌ای ایده‌آل برای معماران سیستم‌های صوتی و تصویری، نصابان حرفه‌ای و کاربرانی است که به دنبال بهترین کیفیت و بالاترین انعطاف‌پذیری در پیاده‌سازی راه‌کارهای نمایش تصویر خود هستند. D-net با ارائه این محصول، نیازهای پیشرفته بازار را با راهکارهایی نوآورانه و قابل اعتماد برآورده می‌سازد.

---
