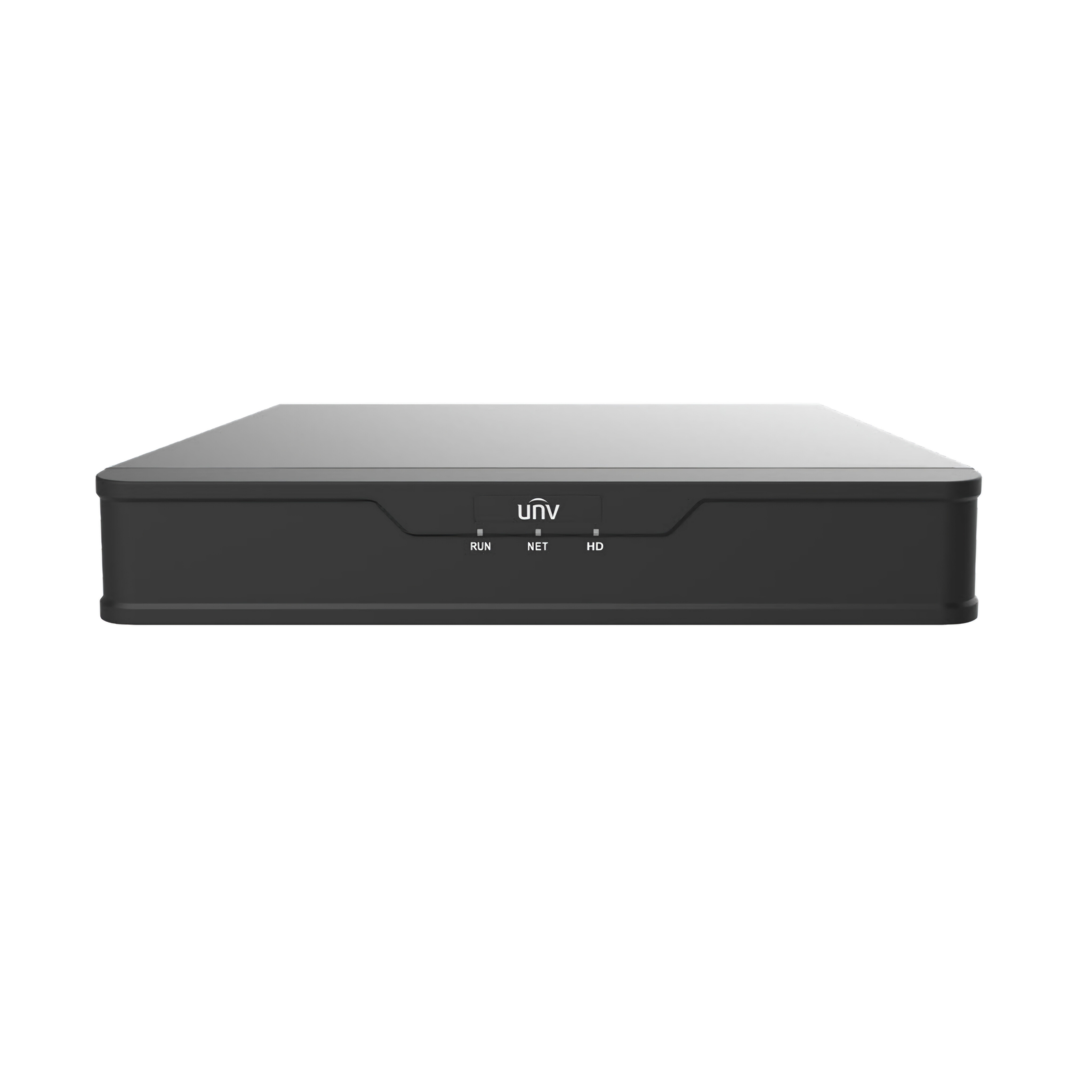

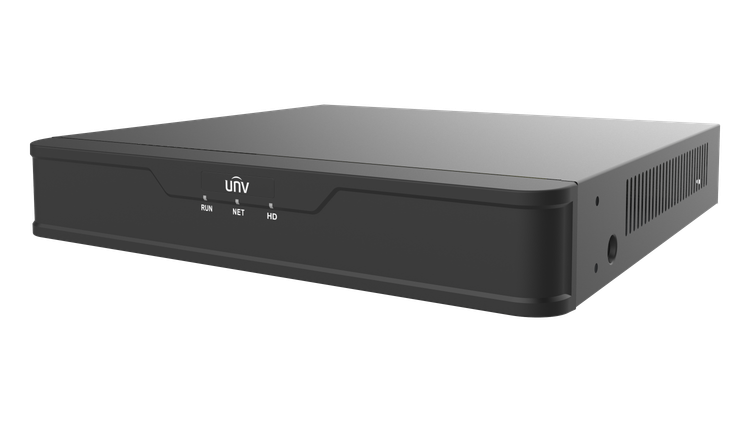

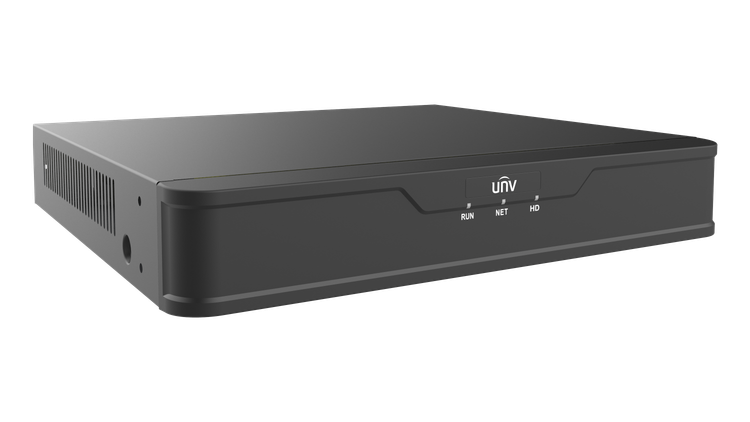

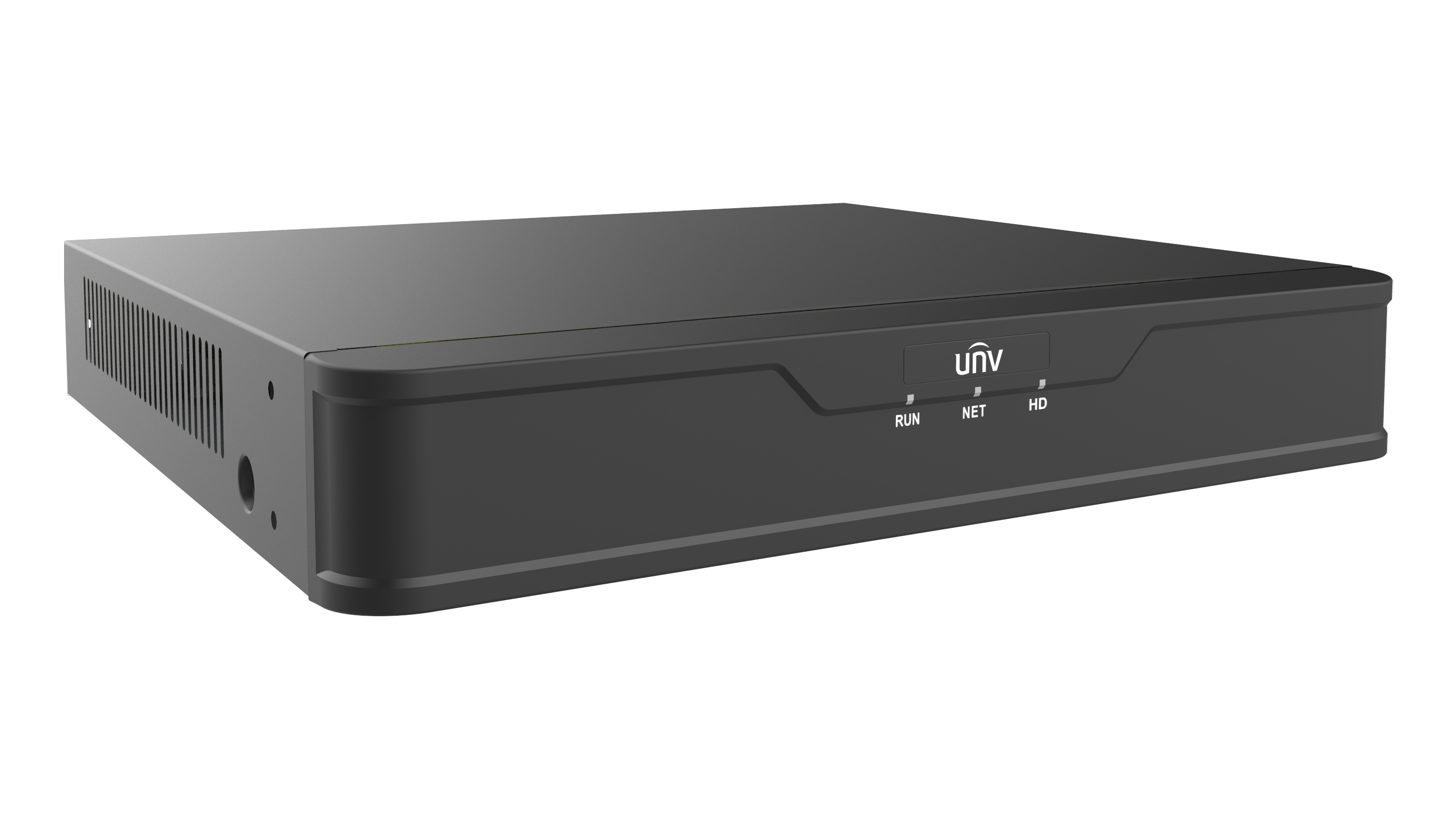

دستگاه ضبط 16 کانال NVR مدل NVR301-16X برند یونی‌ویو (Uniview)

دستگاه ضبط تصویر 16 کانال NVR برند یونی‌ویو Uniview مدل NVR301-16X

---

---

---



>>> برای مشاهده دیتاشیت محصول، کلیک کنید!. <<<



---

---

معرفی:

دستگاه NVR301-16X از محصولات یونی‌ویو (Uniview) یک NVR تحت شبکه 16 کاناله است که برای مدیریت، نمایش و ضبط تصاویر دوربین‌های IP در پروژه‌های متوسط طراحی شده است. این مدل با پشتیبانی از 16 ورودی دوربین IP، ضبط تا وضوح 8 مگاپیکسل (4K)، فناوری فشرده‌سازی Ultra 265/H.265/H.264 و پشتیبانی از یک هارد SATA تا ظرفیت 8 ترابایت، گزینه‌ای مناسب برای پروژه‌هایی است که به تعداد کانال بیشتر و امکانات پردازشی مناسب نیاز دارند.

در ادامه، مهم‌ترین قابلیت‌های این NVR را بخش‌به‌بخش بررسی می‌کنیم.

---

---

مشخصات فنی NVR301 16X در یک نگاه

مشخصات	مقدار
برند	Uniview
مدل	NVR301-16X
نوع	NVR تحت شبکه
تعداد کانال IP	16 کانال
پهنای باند ورودی	64Mbps
پهنای باند خروجی	64Mbps
حداکثر ضبط	8MP / 4K
فشرده‌سازی	Ultra 265 / H.265 / H.264
خروجی تصویر	HDMI + VGA
خروجی HDMI	تا 3840×2160@30Hz
پخش همزمان	16 کانال
هارد	1× SATA
حداکثر ظرفیت هارد	8TB
شبکه	1× RJ45 10/100Mbps
USB	1× USB 2.0 + 1× USB 3.0
ورودی صدا	1 کانال RCA
خروجی صدا	1 کانال RCA
کاربران ریموت	تا 128 کاربر
منبع تغذیه	12V DC
مصرف بدون HDD	حداکثر 8W
ابعاد	260×240×47 میلی‌متر
وزن بدون HDD	1.3 کیلوگرم

---

---

پشتیبانی از 16 دوربین تحت شبکه

NVR301-16X دارای 16 کانال ورودی تصویر IP است و می‌تواند تصاویر حداکثر 16 دوربین تحت شبکه را دریافت و مدیریت کند.

16 کانال بودن دستگاه به این معناست که برای پروژه‌هایی با تعداد دوربین بیشتر، دیگر محدودیت NVRهای 8 کاناله را نخواهید داشت. این ظرفیت برای پروژه‌هایی مانند فروشگاه‌های بزرگ، ساختمان‌های اداری، کارگاه‌ها، انبارها و مجموعه‌های تجاری و صنعتی متوسط کاربرد دارد.

نکته مهم این مدل این است که برخلاف مدل‌های دارای PoE داخلی، در مشخصات ارائه‌شده برای NVR301-16X پورت PoE داخلی ذکر نشده است؛ بنابراین برای دوربین‌های PoE، بسته به ساختار پروژه، استفاده از سوئیچ PoE یا تجهیزات شبکه مناسب مورد نیاز خواهد بود.

---

---

پشتیبانی از Ultra 265، H.265 و H.264

این دستگاه از سه فرمت اصلی فشرده‌سازی تصویر یعنی Ultra 265، H.265 و H.264 پشتیبانی می‌کند.

دوربین‌های با رزولوشن بالا حجم زیادی از اطلاعات تصویری تولید می‌کنند. فناوری‌های فشرده‌سازی ویدئو با کاهش حجم داده‌ها، به استفاده بهینه‌تر از پهنای باند شبکه و فضای ذخیره‌سازی کمک می‌کنند.

فناوری Ultra 265 نیز یکی از قابلیت‌های مهم اکوسیستم یونی‌ویو برای مدیریت بهینه‌تر ویدئوهای تحت شبکه است.

---

---

ضبط تصاویر تا 8 مگاپیکسل و 4K

یکی از نقاط قوت NVR301-16X، پشتیبانی از ضبط تصویر تا رزولوشن 8MP است.

رزولوشن 8 مگاپیکسل معادل وضوح 3840×2160 بوده و در دسته تصاویر 4K قرار می‌گیرد. این قابلیت باعث می‌شود دستگاه برای پروژه‌هایی که از دوربین‌های 8 مگاپیکسلی استفاده می‌کنند نیز مناسب باشد.

البته برای رسیدن به کیفیت واقعی تصویر، رزولوشن و کیفیت خود دوربین نیز اهمیت دارد و NVR به تنهایی کیفیت دوربین را افزایش نمی‌دهد.

---

---

پهنای باند ورودی و خروجی 64Mbps

NVR301-16X دارای 64Mbps پهنای باند ورودی شبکه و 64Mbps پهنای باند خروجی شبکه است.

پهنای باند ورودی مشخص می‌کند دستگاه چه میزان داده تصویری را می‌تواند از دوربین‌های تحت شبکه دریافت کند. بنابراین هنگام طراحی سیستم باید مجموع بیت‌ریت دوربین‌ها با ظرفیت ورودی NVR هماهنگ باشد.

پهنای باند خروجی نیز در زمان مشاهده تصاویر از طریق شبکه اهمیت پیدا می‌کند؛ به‌خصوص زمانی که چند کاربر به صورت همزمان به دستگاه متصل هستند.

---

---

پشتیبانی از دوربین‌های ONVIF و RTSP

NVR301-16X از دوربین‌های دارای استاندارد ONVIF Profile S، Profile G و Profile T و همچنین پروتکل RTSP پشتیبانی می‌کند.

ONVIF یک استاندارد رایج در تجهیزات نظارت تصویری تحت شبکه است که به برقراری ارتباط میان تجهیزات سازگار کمک می‌کند.

بنابراین در طراحی پروژه می‌توان از دوربین‌های تحت شبکه سازگار با این استاندارد استفاده کرد؛ البته قابلیت‌های پیشرفته ممکن است بسته به برند و مدل دوربین متفاوت باشند.

---

---

خروجی HDMI و VGA

این دستگاه به دو خروجی تصویر مجهز است:

• 1 عدد HDMI

• 1 عدد VGA

خروجی HDMI قابلیت نمایش تصویر با رزولوشن حداکثر 3840×2160 در 30Hz را دارد و بنابراین برای نمایش تصاویر 4K مناسب است.

خروجی VGA نیز از رزولوشن‌های مختلف تا 1920×1080 پشتیبانی می‌کند.

همچنین HDMI و VGA امکان نمایش همزمان را دارند؛ قابلیتی که در پروژه‌هایی با دو نمایشگر می‌تواند کاربردی باشد.

---

---

پشتیبانی از پخش همزمان 16 کانال

NVR301-16X از پخش همزمان 16 کانال پشتیبانی می‌کند.

این قابلیت به اپراتور اجازه می‌دهد نمای چندگانه‌ای از دوربین‌ها داشته باشد و وضعیت کلی مجموعه را به صورت یکجا مشاهده کند.

حالت‌های نمایش Live View شامل:

1 / 4 / 6 / 8 / 9 / 16 تصویر

است.

بنابراین می‌توان بر اساس تعداد دوربین‌ها و نیاز اپراتور، نحوه نمایش تصاویر را تغییر داد.

---

---

قابلیت پخش همزمان تصاویر ضبط‌شده

دستگاه از پخش همزمان 16 کانال برای تصاویر ضبط‌شده نیز پشتیبانی می‌کند.

این ویژگی هنگام بررسی یک رویداد اهمیت زیادی دارد؛ زیرا می‌توان تصاویر چند دوربین را در یک بازه زمانی مشخص به صورت همزمان بررسی کرد و اتفاقات رخ‌داده در نقاط مختلف مجموعه را بهتر با یکدیگر تطبیق داد.

---

---

توانایی Decode مناسب برای تصاویر با وضوح بالا

NVR301-16X از فرمت‌های Ultra 265، H.265 و H.264 برای Decode پشتیبانی می‌کند و قابلیت پردازش ترکیب‌های مختلفی از تصاویر را دارد.

طبق مشخصات دستگاه، ظرفیت Decode شامل موارد زیر است:

حالت Decode	ظرفیت
4K	2 کانال در 30fps
5MP	3 کانال در 30fps
4MP	4 کانال در 30fps
3MP	5 کانال در 30fps
1080P	8 کانال در 30fps
720P	16 کانال در 30fps

این موضوع به ظرفیت پردازشی دستگاه در زمان نمایش تصاویر با رزولوشن‌های مختلف مربوط می‌شود و باید با نحوه استفاده از Live View و Playback در پروژه در نظر گرفته شود.

---

---

پشتیبانی از هارد تا ظرفیت 8 ترابایت

برای ذخیره تصاویر، NVR301-16X دارای یک رابط SATA است و از یک هارد اینترنال با ظرفیت حداکثر 8TB پشتیبانی می‌کند.

مدت زمان نگهداری تصاویر به ظرفیت هارد محدود نمی‌شود و عواملی مانند تعداد دوربین‌ها، رزولوشن، نرخ فریم، بیت‌ریت و نحوه ضبط نیز تأثیر مستقیم دارند.

به همین دلیل، هنگام انتخاب هارد برای این دستگاه بهتر است ظرفیت مورد نیاز بر اساس مدت زمان آرشیو مورد انتظار محاسبه شود.

حداکثر ظرفیت هارد اعلام‌شده در مشخصات محصول، 8 ترابایت برای هر دیسک است و دستگاه دارای یک رابط SATA است.

---

---

قابلیت‌های هوشمند VCA

یکی از بخش‌های مهم NVR301-16X پشتیبانی از قابلیت‌های هوشمند VCA است.

VCA یا Video Content Analytics به مجموعه‌ای از قابلیت‌های تحلیل محتوای تصویر گفته می‌شود که به سیستم اجازه می‌دهد رویدادها و رفتارهای مشخصی را در تصویر تشخیص دهد.

برخی از قابلیت‌های اعلام‌شده برای این مدل عبارت‌اند از:

• تشخیص ورود به محدوده

• تشخیص خروج از محدوده

• تشخیص عبور از خط

• تشخیص تغییر صحنه

• تشخیص Defocus

• تشخیص باقی ماندن شیء

• تشخیص حذف شدن شیء

• Auto Tracking

• Ultra Motion Detection یا UMD

این قابلیت‌ها می‌توانند در پروژه‌هایی که صرفاً ضبط تصویر کافی نیست و نیاز به تحلیل رویدادها وجود دارد، کاربرد داشته باشند.

---

---

Smart Intrusion Prevention

NVR301-16X از قابلیت Smart Intrusion Prevention یا SIP نیز پشتیبانی می‌کند.

این قابلیت برای تحلیل رخدادهای مرتبط با ورود یا عبور در مناطق تعریف‌شده استفاده می‌شود و می‌تواند در کنار قابلیت‌های هوشمند دوربین‌های سازگار، برای افزایش دقت سیستم نظارت تصویری مورد استفاده قرار گیرد.

همچنین دستگاه از UMD توسط دوربین پشتیبانی می‌کند.

---

---

شمارش افراد و تحلیل تراکم جمعیت

در مشخصات این مدل، قابلیت‌های مربوط به People Counting نیز ذکر شده است.

این بخش شامل مواردی مانند:

• شمارش جریان عبور افراد (People Flow Counting)

• پایش تراکم جمعیت (Crowd Density Monitoring)

است.

چنین امکاناتی می‌توانند در محیط‌هایی مانند فروشگاه‌ها، ورودی ساختمان‌ها، مراکز تجاری و فضاهایی که بررسی میزان تردد افراد اهمیت دارد، کاربرد داشته باشند.

البته برای استفاده از این قابلیت‌ها باید دوربین و سناریوی نصب نیز از عملکرد مربوطه پشتیبانی کنند.

---

---

Smart VCA Search؛ جست‌وجوی هوشمند

یکی دیگر از امکانات مهم این NVR، VCA Search است.

جست‌وجوی هوشمند کمک می‌کند اپراتور بتواند در میان رویدادهای ثبت‌شده، موارد خاص را سریع‌تر پیدا کند.

این ویژگی در سیستم‌های نظارت تصویری بزرگ اهمیت زیادی دارد؛ زیرا بررسی دستی ساعت‌ها فیلم ضبط‌شده می‌تواند زمان‌بر باشد.

---

---

قابلیت Auto Tracking

NVR301-16X در بخش VCA از Auto Tracking نیز پشتیبانی می‌کند.

Auto Tracking به معنی دنبال کردن خودکار سوژه توسط تجهیزات سازگار است. در دوربین‌های PTZ، این قابلیت می‌تواند برای دنبال کردن سوژه متحرک کاربرد داشته باشد.

البته عملکرد دقیق این قابلیت به مدل دوربین و نحوه پشتیبانی آن از قابلیت‌های هوشمند بستگی دارد.

---

---

هشدارها و تشخیص رویدادها

این NVR می‌تواند رویدادهای مختلفی را مدیریت کند؛ از جمله:

• Motion Detection

• Tampering

• Human Body Detection

• Video Loss

• Alarm Input

• Audio Detection

این قابلیت‌ها باعث می‌شوند سیستم علاوه بر ضبط مداوم تصویر، بتواند نسبت به رویدادهای مشخص نیز واکنش نشان دهد.

---

---

هشدارهای مربوط به وضعیت دستگاه

NVR301-16X علاوه بر رویدادهای تصویری، می‌تواند برخی خطاها و مشکلات مربوط به وضعیت سیستم را نیز تشخیص دهد.

از جمله:

• IP Conflict

• قطع شدن شبکه

• Offline شدن هارد

• خطای هارد

• دسترسی غیرمجاز

• کمبود فضای هارد

• پر شدن هارد

• خطا در ضبط یا Snapshot

این هشدارها برای نگهداری و پایش صحیح سیستم نظارت تصویری اهمیت دارند.

---

---

ورودی و خروجی صدا

دستگاه دارای:

• 1 کانال ورودی صدای دوطرفه

• 1 کانال خروجی صدا

• رابط صوتی RCA

است.

فرمت‌های فشرده‌سازی صوتی G.711A و G.711U نیز توسط دستگاه پشتیبانی می‌شوند.

قابلیت صدای دوطرفه می‌تواند در پروژه‌هایی که به ارتباط صوتی میان محل نصب دوربین و اپراتور نیاز دارند، مورد استفاده قرار گیرد؛ البته دوربین یا تجهیزات صوتی متصل نیز باید از این قابلیت پشتیبانی کنند.

---

---

Snapshot و ثبت تصاویر

NVR301-16X از قابلیت Snapshot نیز پشتیبانی می‌کند.

طبق مشخصات، 4 کانال Snapshot در دستگاه وجود دارد و تصاویر Snapshot می‌توانند بر اساس:

• FTP

• زمان‌بندی

• رویداد

ثبت شوند.

این قابلیت برای ثبت تصاویر ثابت از رویدادهای مشخص یا ایجاد آرشیو تصویری کاربرد دارد.

---

---

پشتیبانی از حالت Corridor Mode

این NVR از Corridor Mode نیز پشتیبانی می‌کند.

Corridor Mode برای محیط‌هایی مانند راهروها و مسیرهای باریک کاربرد دارد؛ جایی که تصویر عمودی نسبت به تصویر افقی می‌تواند استفاده بهتری از فضای تصویر داشته باشد.

حالت‌های مختلف نمایش در این بخش نیز بسته به پیکربندی سیستم قابل انتخاب هستند.

---

---

شبکه و پروتکل‌های ارتباطی

NVR301-16X از مجموعه‌ای از پروتکل‌های شبکه پشتیبانی می‌کند، از جمله:

TCP/IP، P2P، UPnP، NTP، DHCP، PPPoE، HTTP، HTTPS، DNS، DDNS، SNMP و SMTP

همچنین دستگاه دارای یک پورت شبکه RJ45 با سرعت 10/100Mbps است.

پشتیبانی از P2P نیز برای ایجاد ارتباط شبکه‌ای و دسترسی از راه دور در سیستم‌های سازگار کاربرد دارد.

---

---

اتصال USB

در پنل پشتی دستگاه دو رابط USB قرار گرفته است:

• 1× USB 2.0

• 1× USB 3.0

این پورت‌ها برای اتصال تجهیزات جانبی سازگار و انجام برخی عملیات مدیریتی و انتقال اطلاعات کاربرد دارند.

---

---

دسترسی کاربران و مدیریت از راه دور

NVR301-16X امکان پشتیبانی از حداکثر 128 کاربر Remote را دارد.

این ویژگی برای پروژه‌هایی که چند کاربر یا اپراتور نیاز به دسترسی به سیستم دارند، اهمیت زیادی دارد.

همچنین دستگاه از مرورگرهای مختلف شامل:

• Firefox

• Chrome

• Edge

• Internet Explorer

طبق نسخه‌های ذکرشده در مشخصات، پشتیبانی می‌کند.

---

---

توان مصرفی و منبع تغذیه

منبع تغذیه این NVR برابر با:

12V DC

است.

مصرف انرژی دستگاه حداکثر 8 وات بدون احتساب هارد دیسک اعلام شده است.

بنابراین در محاسبه مصرف کل سیستم باید مصرف هارد، دوربین‌ها و تجهیزات شبکه متصل به NVR نیز جداگانه در نظر گرفته شود.

---

---

ابعاد و طراحی فیزیکی

ابعاد NVR301-16X برابر است با:

260 × 240 × 47 میلی‌متر

و وزن دستگاه بدون هارد حدود:

1.3 کیلوگرم

است.

ارتفاع 47 میلی‌متری باعث شده دستگاه ساختار نسبتاً جمع‌وجوری داشته باشد و برای نصب در محیط‌های فنی و رک مناسب باشد.

---

---

شرایط کاری و استانداردها

این NVR در محدوده دمایی:

10- تا 55+ درجه سانتی‌گراد

قابل استفاده است و رطوبت کاری مجاز آن حداکثر 90 درصد بدون میعان اعلام شده است.

همچنین دستگاه دارای تأییدیه‌ها و استانداردهای مختلف از جمله CE، FCC، UL، RoHS و WEEE است.

---

---

جمع‌بندی

NVR یونی‌ویو مدل NVR301-16X یک دستگاه ضبط 16 کانال برای سیستم‌های نظارت تصویری تحت شبکه است که تمرکز اصلی آن روی ارائه ظرفیت مناسب برای پروژه‌های متوسط، پشتیبانی از دوربین‌های با وضوح بالا و امکانات هوشمند متنوع قرار گرفته است.

پشتیبانی از 16 دوربین IP، ضبط تا 8 مگاپیکسل، فشرده‌سازی Ultra 265/H.265/H.264، پهنای باند ورودی 64Mbps، یک هارد SATA تا 8TB، خروجی HDMI و VGA، پخش همزمان 16 کانال و سازگاری با ONVIF و RTSP از مهم‌ترین ویژگی‌های این دستگاه هستند.

در بخش هوشمند نیز امکاناتی مانند تشخیص عبور از خط، تشخیص ورود و خروج از محدوده، تشخیص باقی ماندن یا حذف شدن اشیا، تغییر صحنه، Defocus، Auto Tracking، UMD، People Counting و Crowd Density Monitoring در نظر گرفته شده است.

بنابراین اگر برای یک پروژه به دنبال NVR شانزده کاناله یونی‌ویو با پشتیبانی از دوربین‌های 4K، فضای ذخیره‌سازی تا 8 ترابایت و قابلیت‌های هوشمند و تحلیلی هستید، NVR301-16X می‌تواند گزینه‌ای مناسب برای طراحی چنین سیستم‌هایی باشد.

---

---

---
