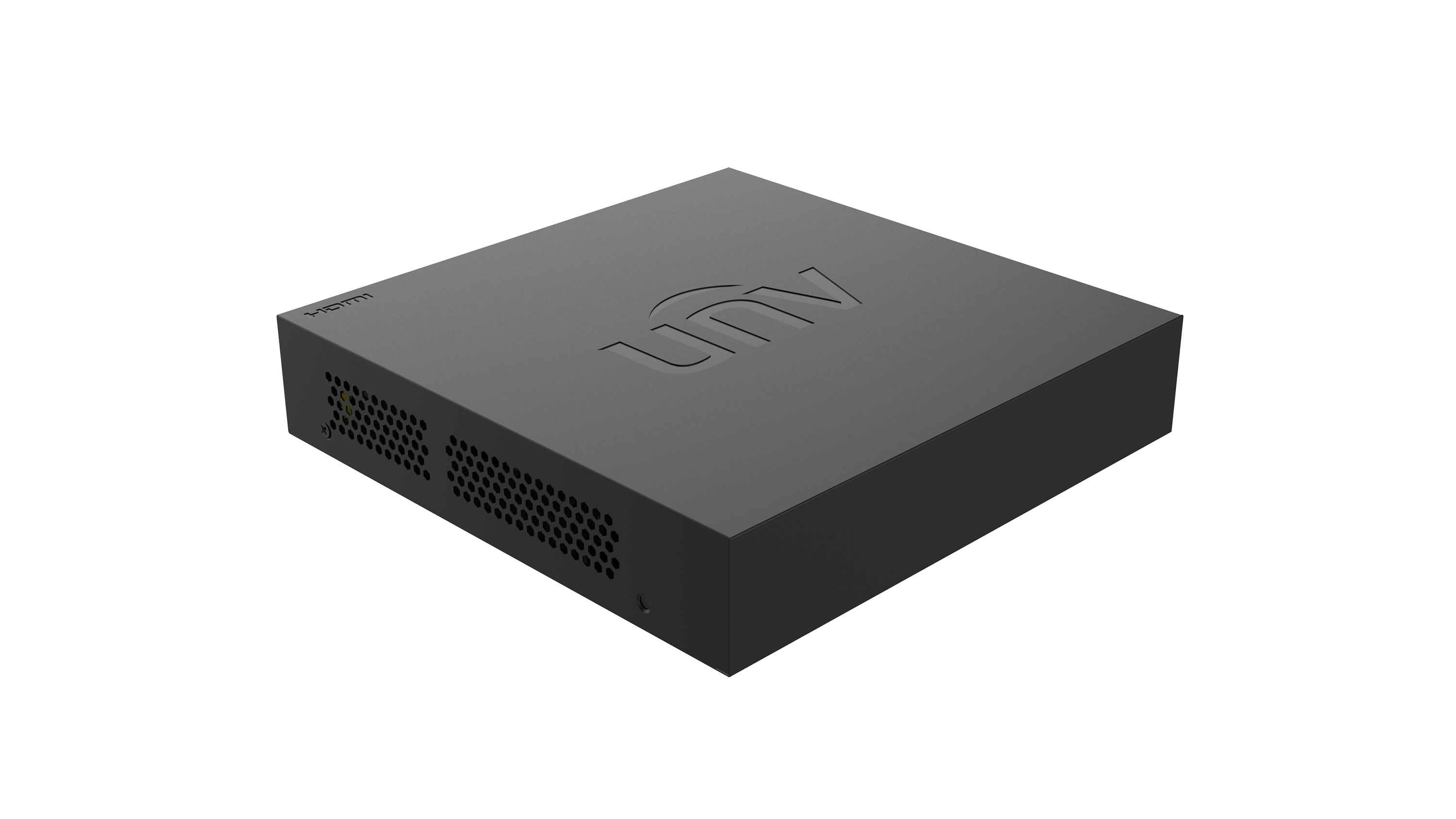

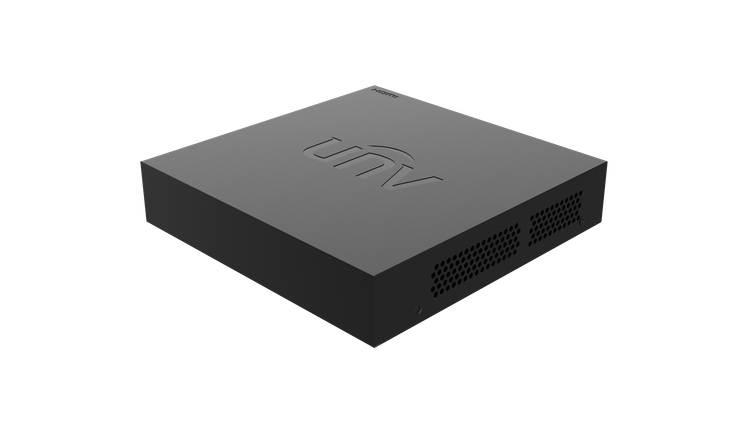

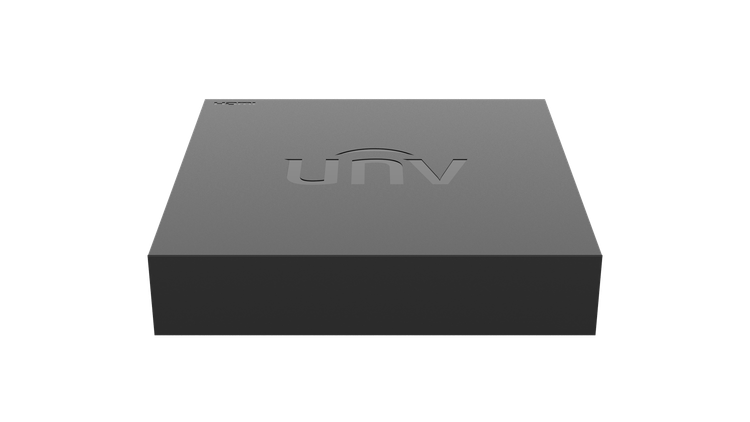

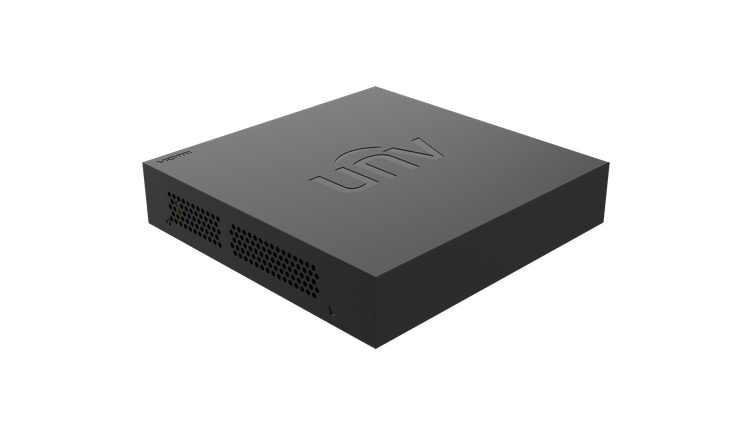

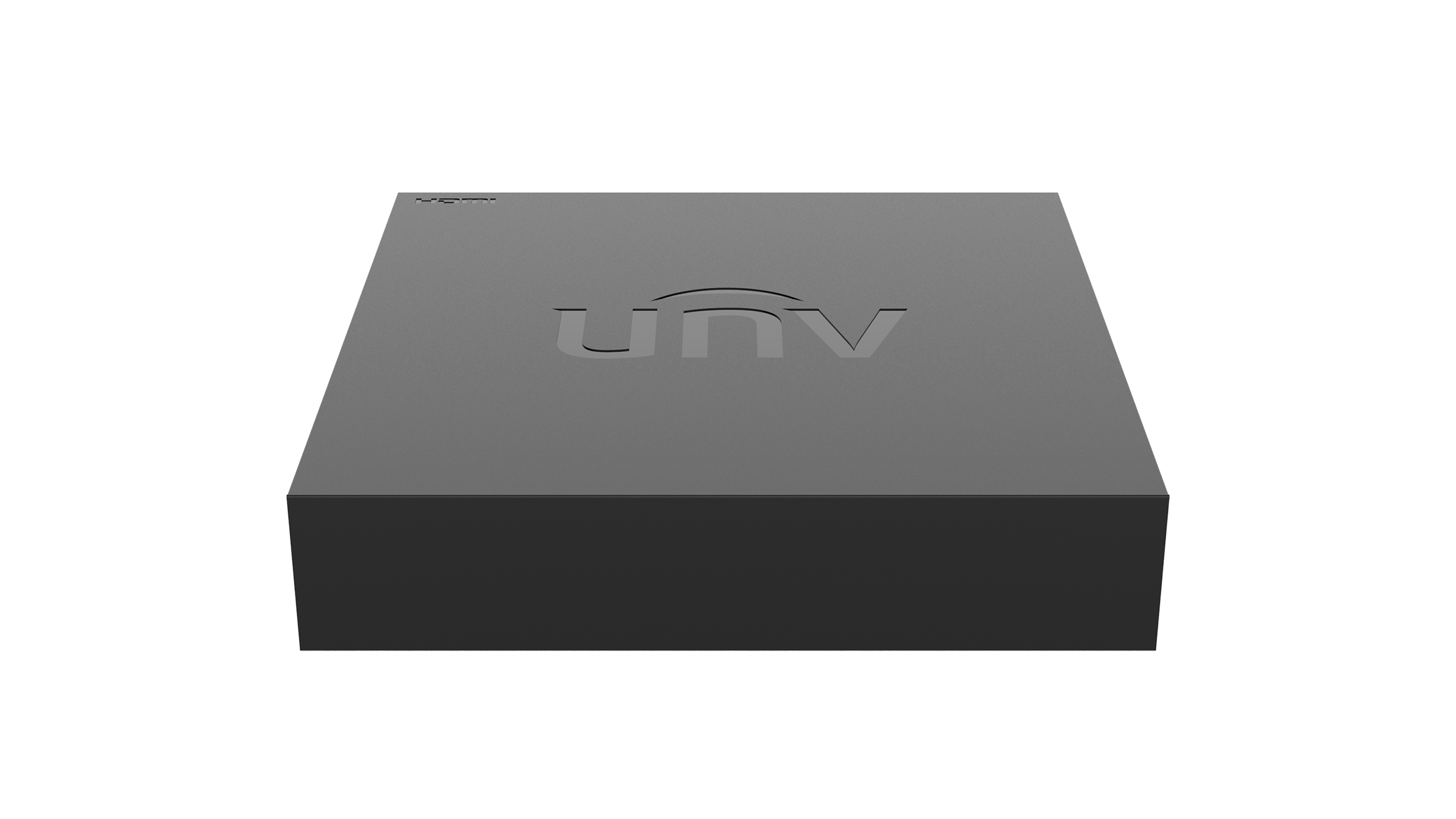

دستگاه ضبط ۱۶ کانال XVR مدل XVR301-16F برند یونی‌ویو (Uniview)

---

---

---



>>> برای مشاهده دیتاشیت محصول، کلیک کنید!. <<<



---

---

معرفی دستگاه XVR301-16F یونی‌ویو

دستگاه ضبط XVR301-16F از برند معتبر یونی‌ویو (UNV) یک رکوردر ۱۶ کاناله برای مدیریت و ذخیره‌سازی تصاویر سیستم‌های نظارت تصویری است که علاوه بر ظرفیت بالای ورودی آنالوگ، امکان استفاده از دوربین‌های تحت شبکه IP را نیز فراهم می‌کند. این مدل با ۱۶ ورودی BNC برای دوربین‌های آنالوگ و امکان اضافه کردن دوربین‌های IP، گزینه‌ای مناسب برای پروژه‌هایی است که تعداد دوربین بیشتری دارند یا به توسعه تدریجی سیستم نیازمند هستند.

پشتیبانی از فناوری‌های TVI، AHD، CVI، CVBS و IP، فشرده‌سازی H.265/H.264، ضبط 1080P Lite، قابلیت‌های هوشمند UMD، جست‌وجوی VCA و Behavior، کنترل Dual-Light دوربین‌های آنالوگ UNV و پشتیبانی از هارد تا 6 ترابایت، مجموعه‌ای از امکانات کاربردی را در اختیار کاربر قرار می‌دهد.

---

---

مشخصات فنی در یک نگاه

مشخصه	مشخصات
برند	Uniview
مدل	XVR301-16F
نوع دستگاه	XVR
تعداد کانال آنالوگ	16 کانال
ورودی آنالوگ	16× BNC
ورودی IP	2 کانال
حداکثر ورودی IP	18 کانال
فناوری‌های آنالوگ	AHD / TVI / CVI / CVBS
حداکثر کیفیت ورودی AHD	1080P@30fps
حداکثر کیفیت ورودی TVI	1080P@30fps
حداکثر کیفیت ورودی CVI	1080P@30fps
کیفیت ضبط	1080P Lite / 720P / D1
ضبط 1080P Lite	12fps
ضبط 720P	15fps
فشرده‌سازی	H.265 / H.264
خروجی HDMI	1 کانال، تا 1920×1080
خروجی VGA	1 کانال، تا 1920×1080
HDMI + VGA همزمان	دارد
نمایش زنده	1 / 4 / 6 / 8 / 9 / 25 تصویر
صدای دوطرفه	ندارد
انتقال صدا روی کواکسیال	دارد، برای دوربین‌های TVI
کنترل Dual-Light	دارد، برای دوربین‌های آنالوگ UNV تحت TVI
ارتقای دوربین روی کواکسیال	دارد
دیکد آنالوگ	16×1080P Lite@12 / 16×720P@15
دیکد IP	1×8MP@30 / 2×4MP@30 / 4×1080P@30 / 8×720P@30 / 16×D1@30
Snapshot	FTP/Event تا 16 کانال
رزولوشن Snapshot	تا 704×576
Schedule Snapshot	پشتیبانی نمی‌شود
قابلیت هوشمند	UMD / VCA Search / Behavior Search
کانال UMD	8 کانال
پهنای باند ورودی	24Mbps؛ تا 56Mbps پس از تبدیل کانال‌های آنالوگ
پهنای باند خروجی	64Mbps
کاربران Remote	128 کاربر
پروتکل‌ها	TCP/IP / P2P / UPnP / NTP / DHCP / HTTP / HTTPS / DNS / DDNS / SMTP
ONVIF / RTSP	دارد
هارد دیسک	1×SATA
حداکثر ظرفیت هارد	6TB
رابط شبکه	1×RJ45، 10/100Mbps
USB	2×USB 2.0
منبع تغذیه	DC 12V / 1.5A
مصرف برق	≤10W بدون هارد
دمای کاری	10- تا 55+ درجه سانتی‌گراد
رطوبت کاری	≤90% بدون تقطیر
ابعاد	253 × 212 × 42 میلی‌متر
وزن بدون هارد	≤0.85 کیلوگرم
زبان رابط کاربری	20 زبان
استانداردها	CE / FCC / UL / RoHS / WEEE

---

---

ظرفیت ۱۶ کاناله برای پروژه‌های بزرگ‌تر

مهم‌ترین ویژگی XVR301-16F، برخورداری از ۱۶ ورودی BNC برای دوربین آنالوگ (AHD) است. این ظرفیت به کاربر اجازه می‌دهد تا ۱۶ دوربین آنالوگ را مستقیماً به دستگاه متصل و مدیریت کند.

در پروژه‌هایی مانند فروشگاه‌های بزرگ، ساختمان‌های اداری، کارگاه‌ها، انبارها، مراکز تجاری و پروژه‌های صنعتی کوچک، افزایش تعداد دوربین‌ها معمولاً به رکوردر با ظرفیت بالاتر نیاز دارد. مدل 16 کاناله یونی‌ویو می‌تواند برای چنین کاربردهایی انتخاب مناسبی باشد.

علاوه بر ۱۶ کانال آنالوگ، دستگاه از دوربین‌های IP نیز پشتیبانی می‌کند و حداکثر ورودی IP آن 18 کانال اعلام شده است.

---

---

پشتیبانی از AHD، TVI، CVI و CVBS

XVR301-16F از چهار فناوری رایج دوربین‌های آنالوگ شامل AHD، TVI، CVI و CVBS پشتیبانی می‌کند.

این ویژگی باعث می‌شود دستگاه محدود به یک نوع دوربین نباشد و در پروژه‌هایی که تجهیزات از فناوری‌های مختلف استفاده می‌کنند نیز انعطاف مناسبی داشته باشد.

AHD، TVI و CVI فناوری‌های HD روی کابل کواکسیال هستند و امکان انتقال تصویر با کیفیت بالاتر را فراهم می‌کنند. CVBS نیز فناوری قدیمی‌تر آنالوگ است که در سیستم‌های قدیمی‌تر کاربرد دارد.

---

---

پشتیبانی از دوربین‌های 1080P با نرخ 30 فریم

در ورودی‌های AHD، TVI و CVI، دوربین‌هایی با کیفیت 1080P@30fps پشتیبانی می‌شوند. کیفیت 720P@30fps نیز در هر سه فناوری قابل استفاده است.

1080P یکی از استانداردهای رایج تصویر در سیستم‌های مداربسته است که کیفیت مناسبی برای بسیاری از کاربردهای نظارتی ارائه می‌دهد.

البته باید میان کیفیت ورودی دوربین و کیفیت ضبط تفاوت قائل شد. دستگاه سیگنال 1080P با نرخ 30fps را دریافت می‌کند، اما حداکثر کیفیت ضبط آن 1080P Lite@12fps است.

---

---

کیفیت ضبط و نرخ فریم XVR301-16F

این دستگاه تصاویر را با رزولوشن‌های 1080P Lite، 720P و D1 ضبط می‌کند.

حداکثر نرخ فریم ضبط به صورت زیر است:

• 1080P Lite@12fps

• 720P@15fps

• Sub Stream با کیفیت D1@12 یا 15fps بسته به حالت ضبط

FPS یا Frame Per Second به تعداد فریم‌های ثبت‌شده در هر ثانیه گفته می‌شود. نرخ فریم بالاتر معمولاً حرکت را روان‌تر نشان می‌دهد، اما حجم بیشتری از اطلاعات تولید می‌کند.

برای کاربردهای نظارتی معمول، نرخ 12 یا 15 فریم بر ثانیه می‌تواند تعادل مناسبی میان کیفیت حرکات و حجم ذخیره‌سازی ایجاد کند.

---

---

پشتیبانی از دوربین‌های IP تا 18 کانال

یکی از قابلیت‌های مهم این مدل، امکان اتصال دوربین‌های تحت شبکه (IP) در کنار دوربین‌های آنالوگ است.

دستگاه دارای 2 کانال ورودی IP است و حداکثر ورودی IP آن 18 کانال اعلام شده است. این قابلیت باعث می‌شود XVR301-16F فقط یک رکوردر آنالوگ نباشد و بتوان از آن در پروژه‌های ترکیبی نیز استفاده کرد.

پشتیبانی از IP همچنین امکان ارتقای تدریجی سیستم را فراهم می‌کند؛ برای مثال کاربر می‌تواند بخشی از دوربین‌های قدیمی را حفظ کرده و در نقاط جدید از دوربین‌های تحت شبکه استفاده کند.

---

---

پشتیبانی از ONVIF و RTSP

XVR301-16F از پروتکل‌های ONVIF و RTSP پشتیبانی می‌کند.

ONVIF یک استاندارد رایج برای برقراری ارتباط میان تجهیزات مختلف نظارت تصویری است. این قابلیت در پروژه‌هایی که دوربین IP و رکوردر از برندهای مختلف انتخاب می‌شوند، می‌تواند سازگاری تجهیزات را آسان‌تر کند.

RTSP نیز برای دریافت و انتقال جریان ویدئویی تحت شبکه استفاده می‌شود.

با این حال، هنگام استفاده از دوربین‌های برندهای دیگر، قابلیت‌های قابل دسترسی به امکاناتی که دوربین از طریق ONVIF یا RTSP ارائه می‌دهد وابسته است.

---

---

فشرده‌سازی H.265 و H.264

XVR301-16F از فرمت‌های H.265 و H.264 برای فشرده‌سازی تصاویر پشتیبانی می‌کند.

در یک سیستم 16 دوربینه، حجم اطلاعات ویدئویی می‌تواند بسیار زیاد باشد. کدک فشرده‌سازی با کاهش حجم داده‌های ویدئویی کمک می‌کند فضای هارد و پهنای باند موردنیاز مدیریت شود.

H.265 نسل جدیدتر این فناوری است و در شرایط مناسب می‌تواند حجم اطلاعات را نسبت به H.264 کاهش دهد. این موضوع در پروژه‌هایی با تعداد دوربین بالا می‌تواند اهمیت زیادی داشته باشد.

---

---

کنترل Dual-Light دوربین‌های UNV

یکی از قابلیت‌های کاربردی XVR301-16F، کنترل Dual-Light دوربین‌های آنالوگ UNV تحت TVI است.

دوربین‌های Dual-Light معمولاً برای عملکرد بهتر در شب از ترکیب نور مادون قرمز و نور سفید استفاده می‌کنند. وجود این قابلیت در رکوردر می‌تواند امکان هماهنگی بهتر میان دستگاه و دوربین‌های سازگار UNV را فراهم کند.

همچنین دستگاه از ارتقای دوربین از طریق کابل کواکسیال پشتیبانی می‌کند. این قابلیت در پروژه‌های دارای دوربین‌های سازگار می‌تواند فرآیند مدیریت و به‌روزرسانی تجهیزات را ساده‌تر کند.

---

---

انتقال تصویر در مسافت طولانی روی کواکسیال

XVR301-16F از انتقال طولانی‌مدت تصویر روی کابل کواکسیال پشتیبانی می‌کند.

در سیستم‌های آنالوگ، فاصله انتقال واقعی تصویر به عواملی مانند نوع و کیفیت کابل، اتصالات، مسیر کابل‌کشی، نویز الکترومغناطیسی و شرایط محیطی بستگی دارد.

بنابراین قابلیت Long Transmission Distance به معنی یک فاصله ثابت برای تمام شرایط نیست و در پروژه‌های واقعی باید کیفیت زیرساخت قبل از اجرا بررسی شود.

---

---

خروجی HDMI و VGA و نمایش همزمان

برای نمایش تصاویر، دستگاه دارای یک خروجی HDMI و یک خروجی VGA است.

حداکثر رزولوشن خروجی تصویر 1920×1080 بوده و HDMI و VGA امکان استفاده همزمان دارند.

حالت‌های مختلف نمایش زنده نیز شامل 1، 4، 6، 8، 9 و 25 تصویر است. این قابلیت به کاربر اجازه می‌دهد بر اساس تعداد دوربین‌ها و نوع مانیتورینگ، چیدمان مناسب تصویر را انتخاب کند.

---

---

توان دیکد و پردازش تصاویر

XVR301-16F از نظر پردازش تصویر نیز ظرفیت بالایی دارد.

در بخش آنالوگ، امکان دیکد همزمان 16 کانال 1080P Lite@12fps یا 16 کانال 720P@15fps فراهم شده است.

در بخش IP نیز ظرفیت دیکد شامل موارد زیر است:

• 1 کانال 8MP@30fps

• 2 کانال 4MP@30fps

• 4 کانال 1080P@30fps

• 8 کانال 720P@30fps

• 16 کانال D1@30fps

این مشخصات نشان می‌دهند دستگاه توانایی پردازش ترکیب‌های مختلفی از دوربین‌های IP را دارد؛ البته انتخاب تعداد و کیفیت دوربین‌ها باید با پهنای باند و ظرفیت واقعی دستگاه هماهنگ شود.

---

---

قابلیت‌های هوشمند UMD، VCA و Behavior Search

XVR301-16F از قابلیت‌های هوشمند Ultra Motion Detection (UMD)، VCA Search و Behavior Search پشتیبانی می‌کند.

UMD برای تشخیص حرکت در تصویر استفاده می‌شود و در این مدل روی 8 کانال ارائه شده است.

VCA Search و Behavior Search نیز برای جست‌وجوی هوشمند در میان تصاویر ضبط‌شده کاربرد دارند. در یک سیستم 16 دوربینه، پیدا کردن دستی یک اتفاق در میان حجم زیادی از تصاویر می‌تواند زمان‌بر باشد؛ بنابراین ابزارهای جست‌وجوی هوشمند می‌توانند فرآیند بررسی ویدئوها را سریع‌تر کنند.

---

---

قابلیت Snapshot برای 16 کانال

XVR301-16F قابلیت ثبت تصاویر ثابت یا Snapshot را نیز ارائه می‌دهد.

طبق مشخصات، امکان FTP/Event Snapshot برای هر 16 کانال وجود دارد و حداکثر رزولوشن Snapshot برابر 704×576 است.

Snapshot یک فریم ثابت از تصویر دوربین است که می‌تواند در زمان وقوع یک رویداد برای ثبت تصویر مربوط به آن لحظه مورد استفاده قرار گیرد.

طبق دیتاشیت، Schedule Snapshot پشتیبانی نمی‌شود؛ بنابراین قابلیت ثبت تصویر زمان‌بندی‌شده برای این مدل وجود ندارد.

---

---

پهنای باند ورودی و خروجی

پهنای باند یکی از پارامترهای مهم در سیستم‌های دارای دوربین IP است.

پهنای باند ورودی XVR301-16F برابر 24Mbps است که پس از تبدیل تمام کانال‌های آنالوگ، طبق مشخصات می‌تواند تا 56Mbps برسد.

پهنای باند خروجی نیز 64Mbps اعلام شده است.

در زمان طراحی سیستم باید مجموع بیت‌ریت دوربین‌های IP و بار شبکه با ظرفیت دستگاه هماهنگ شود؛ در غیر این صورت ممکن است در برخی شرایط، عملکرد سیستم تحت تأثیر قرار گیرد.

---

---

ذخیره‌سازی تصاویر با هارد تا 6 ترابایت

برای ذخیره تصاویر، دستگاه به یک رابط SATA مجهز شده و از هارد دیسک با ظرفیت حداکثر 6TB پشتیبانی می‌کند.

در یک سیستم 16 دوربینه، انتخاب ظرفیت هارد اهمیت بیشتری پیدا می‌کند؛ زیرا تعداد دوربین‌ها مستقیماً روی حجم اطلاعات تولیدشده تأثیر دارد.

مدت زمان واقعی نگهداری تصاویر به عوامل مختلفی مانند تعداد دوربین‌ها، رزولوشن، FPS، بیت‌ریت، نوع کدک و میزان فعالیت محیط بستگی دارد. بنابراین ظرفیت 6 ترابایت به تنهایی نشان‌دهنده تعداد روزهای ضبط نیست.

---

---

هشدارها و تشخیص خطا

این دستگاه برای تشخیص برخی خطاها و رخدادهای مهم سیستم، قابلیت هشدار دارد.

از جمله موارد قابل تشخیص می‌توان به موارد زیر اشاره کرد:

• Motion Detection

• IP Conflict

• قطع شدن شبکه

• Offline شدن هارد

• خطای هارد

• دسترسی غیرمجاز

• کمبود فضای هارد

• پر شدن هارد

• خطای ضبط

• خطای Snapshot

این قابلیت‌ها باعث می‌شوند مدیر سیستم بتواند از مشکلات احتمالی مطلع شده و در زمان مناسب نسبت به رفع آن‌ها اقدام کند.

---

---

طراحی، رابط‌ها، مصرف انرژی و شرایط کاری

XVR301-16F دارای 2 پورت USB 2.0 در پنل پشتی و یک رابط شبکه RJ45 با سرعت 10/100Mbps است.

منبع تغذیه دستگاه DC 12V/1.5A بوده و مصرف برق آن بدون هارد حداکثر 10 وات اعلام شده است.

ابعاد دستگاه 253 × 212 × 42 میلی‌متر و وزن آن بدون هارد حداکثر 0.85 کیلوگرم است.

دستگاه در محدوده دمایی 10- تا 55+ درجه سانتی‌گراد و رطوبت حداکثر 90 درصد بدون تقطیر قابل استفاده است.

رابط کاربری دستگاه نیز از 20 زبان پشتیبانی می‌کند که شامل انگلیسی، روسی، عربی و زبان‌های مختلف اروپایی و آسیایی است.

---

---

جمع‌بندی؛ XVR301-16F برای چه پروژه‌هایی مناسب است؟

XVR301-16F یونی‌ویو یک XVR 16 کاناله است که برای پروژه‌هایی با تعداد دوربین بیشتر و نیاز به مدیریت متمرکز تصاویر طراحی شده است. وجود 16 ورودی BNC امکان اتصال تعداد زیادی دوربین آنالوگ را فراهم می‌کند و پشتیبانی از حداکثر 18 کانال IP نیز امکان توسعه سیستم به سمت دوربین‌های تحت شبکه را فراهم می‌سازد.

پشتیبانی از AHD، TVI، CVI و CVBS، ضبط 1080P Lite، H.265/H.264، UMD، VCA Search، Behavior Search، ONVIF، RTSP، کنترل Dual-Light دوربین‌های UNV و ارتقای دوربین روی کواکسیال، از مهم‌ترین ویژگی‌های این مدل هستند.

از نظر ذخیره‌سازی، دستگاه از یک هارد تا 6 ترابایت پشتیبانی می‌کند و با توجه به تعداد بالای کانال‌ها، برای تعیین مدت زمان آرشیو باید ظرفیت هارد بر اساس تعداد دوربین‌ها و تنظیمات ضبط محاسبه شود.

در مجموع، XVR301-16F می‌تواند گزینه‌ای مناسب برای فروشگاه‌های بزرگ، ساختمان‌های اداری، کارگاه‌ها، انبارها، مراکز تجاری و پروژه‌های نظارتی کوچک و متوسط باشد؛ به‌خصوص زمانی که تعداد دوربین‌های آنالوگ زیاد است و در عین حال امکان استفاده از دوربین‌های IP نیز مورد نیاز قرار دارد.

---

---

---
